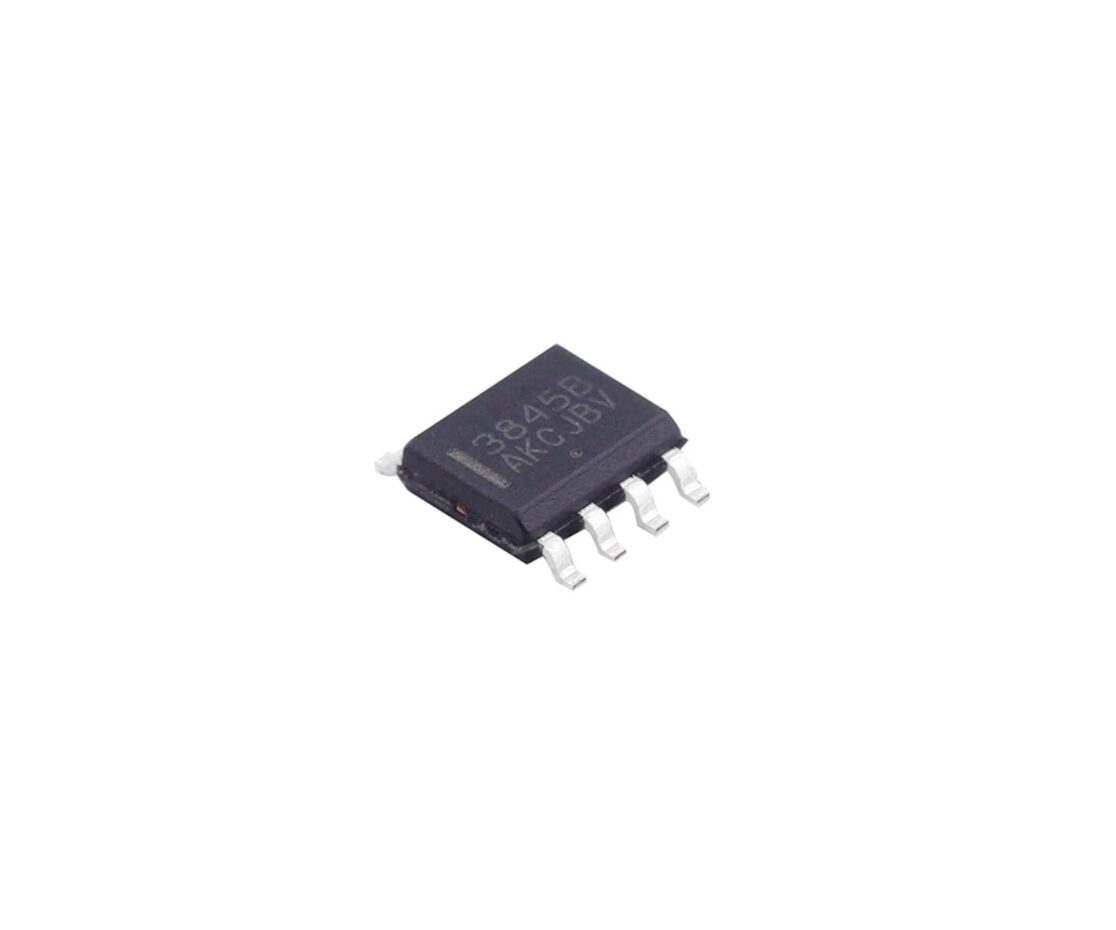

Circuit intégré « UC3845B » Contrôleur PWM SOP-8

Description

• Type : Contrôleur PWM en mode courant (Current Mode PWM Controller).
• Tension d’alimentation (VCC) :

1. Tension de démarrage typique : 8,4 V
2. Seuil d’arrêt (UVLO) : 7,6 V
3. Plage de fonctionnement : 7,6 V → 30 V

• Fréquence de commutation :

1. Programmable par réseau RT/CT externe
2. Jusqu’à 500 kHz

• Rapport cyclique (Duty Cycle) : 50 % max
• Sortie (driver MOSFET) :

1. Capacité de courant crête : ±1 A (source/sink)
2. Conçu pour piloter directement un MOSFET de puissance

• Mode de commande :

1. Mode courant crête avec compensation de pente intégrée
2. Bonne stabilité dynamique, protection contre la saturation du transfo

• Protections intégrées :

1. Protection UVLO (Undervoltage Lock-Out)
2. Limitation de courant cycle par cycle (Current Sense)
3. Protection contre surintensité
