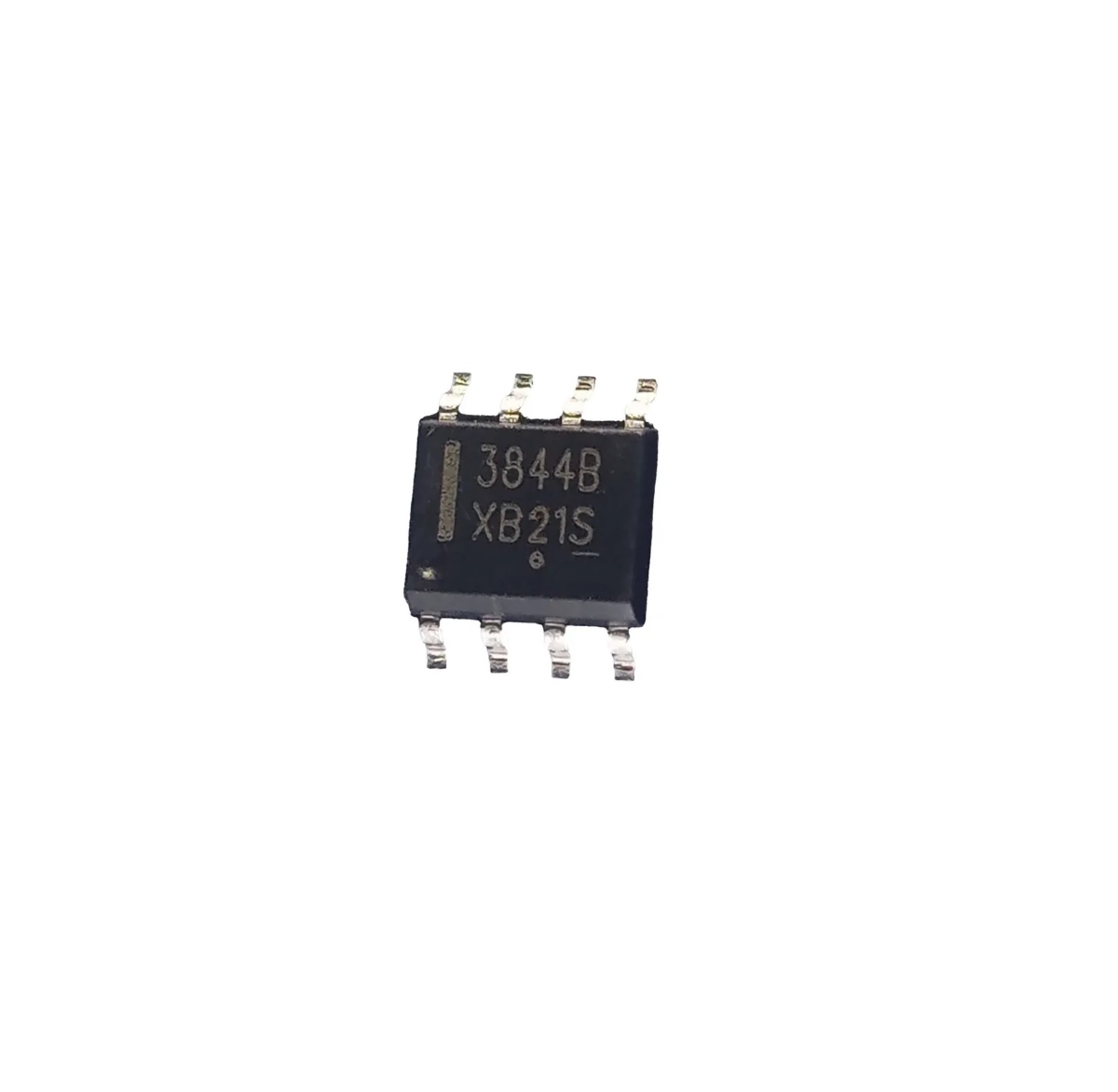

Circuit intégré « UC3844B » Contrôleur PWM SOP-8

Description

• Type : Contrôleur PWM en mode courant (Current Mode PWM Controller).
• Fréquence de commutation : Jusqu’à environ 500 kHz
• Alimentation (Vcc) :

1. Tension de fonctionnement : 12 V à 30 V
2. Tension de démarrage typique : 16 V
3. Tension d’arrêt (UVLO) : 10 V

• Sortie (Driver MOSFET ou BJT) :Capable de fournir un courant de 1 A crête (source/sink) pour piloter directement la grille d’un MOSFET de puissance.
• Mode de contrôle :

1. Mode courant crête avec compensation de pente (Slope Compensation).
2. Rapport cyclique maximum (Duty Cycle) : 50 % max (UC3842/43 ≠ UC3844/45).

• Oscillateur interne : Programmable par résistance + condensateur externes (RT/CT).
• Protection intégrée :

1. Protection contre la sous-tension (UVLO).
2. Limitation de courant cycle par cycle (Current Sense).
3. Arrêt lors de la saturation du transformateur.

• Température de fonctionnement : -25 °C à +85 °C
