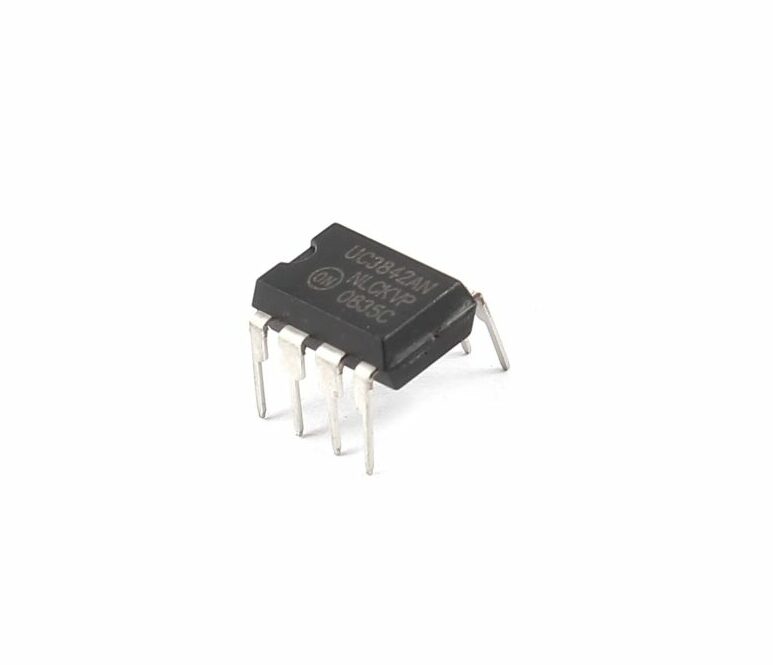

Circuit intégré « UC3842AN » Contrôleur PWM DIP-8

Description

• Type : Contrôleur PWM en mode courant (Current Mode PWM Controller)
• Boîtier : DIP-8
• Applications : alimentations à découpage (SMPS), chargeurs, flyback, forward, DC/DC régulés
• Tension d’alimentation (VCC) : 12 → 30 V Plage normale
• UVLO ON (Undervoltage Lock-Out) : 16 V typique Le contrôleur démarre au-dessus de cette tension
• UVLO OFF : 10 V typique Le contrôleur s’arrête en dessous
• Duty Cycle max : 100 % Permet un contrôle complet pour flyback / forward
• Fréquence de commutation : Jusqu’à 500 kHz Définie par RT/CT externes
• Courant de sortie (OUTPUT) : ±1 A crête Peut piloter directement un MOSFET de puissance
• Mode de contrôle : Courant crête (Current Mode PWM) Compensation de pente intégrée
• Référence interne : 5,0 V ±1 % 50 mA max, pour la logique externe ou amplificateur d’erreur
• Protections intégrées : Cycle par cycle via ISENSE, UVLO Protège contre surintensité et sous-tension
• Température de fonctionnement : 0 → +70 °C
