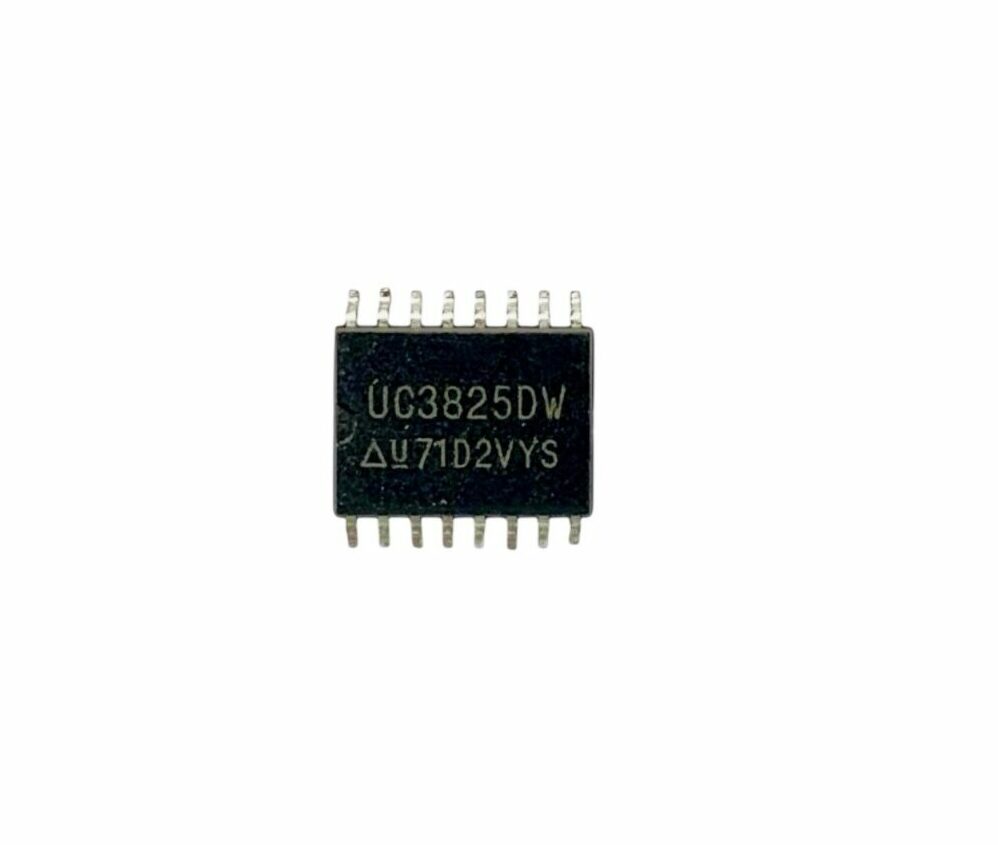

Circuit intégré « UC3825DW » Double Contrôleur PWM SOIC-16

Description

• Type : Contrôleur PWM en mode courant haute performance.
• Boîtier : SOIC-16 (DW = package large).
• Tension d’alimentation (VCC) : 8 V → 35 V.
• Consommation (Iq) :  11 mA typique.
• Référence interne (VREF) : 5,1 V ±1 %
• Fréquence d’oscillation : Programmable, jusqu’à 1 MHz.
• Sorties :

1. Deux sorties PWM complémentaires (A et B).
2. Courant de sortie : ±1,5 A crête → permet de piloter directement des MOSFET de puissance.

• Duty cycle max : 50 % par phase (symétrique).
• Dead-time : Programmable pour éviter les recouvrements de conduction.
• Synchronisation : possible avec d’autres contrôleurs via pin SYNC.
• Protection intégrée :

1. Limitation de courant cycle par cycle
2. UVLO (Undervoltage LockOut) : typiquement ON = 10 V, OFF = 8,4 V
3. Soft-start programmable
4. Blanking du signal de courant pour réduire le bruit
