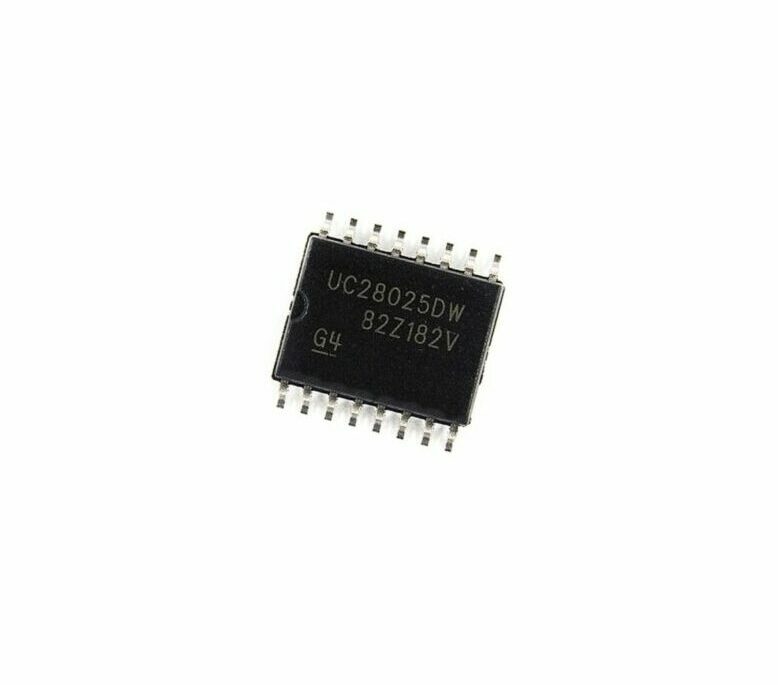

Circuit intégré « UC28025DW » Double Contrôleur PWM SOIC-16

Description

• Type : Double contrôleur PWM en mode courant.
• Topologies supportées : Push-pull, forward, half-bridge, full-bridge, LLC.
• Nombre de sorties : 2 sorties PWM complémentaires (A et B) avec contrôle de dead-time.
• Boîtier : SOIC-16 (DW = package large)
• Tension d’alimentation (VCC) : 10 V → 20 V
• Référence interne (VREF) : 5,0 V ±1 %
• Fréquence d’oscillation : programmable, jusqu’à 1 MHz.
• Rapport cyclique (Duty cycle) : 0 % → 50 % max (par phase).
• Synchronisation : possibilité de synchroniser plusieurs contrôleurs via l’entrée SYNC.
• Driver de sortie : capable de fournir ±1 A pour piloter directement des MOSFETs de puissance.
• Protection intégrée :

1. Limitation de courant cycle par cycle
2. Protection UVLO (Undervoltage LockOut)
3. Protection en cas de saturation du transformateur
4. Soft-start programmable
