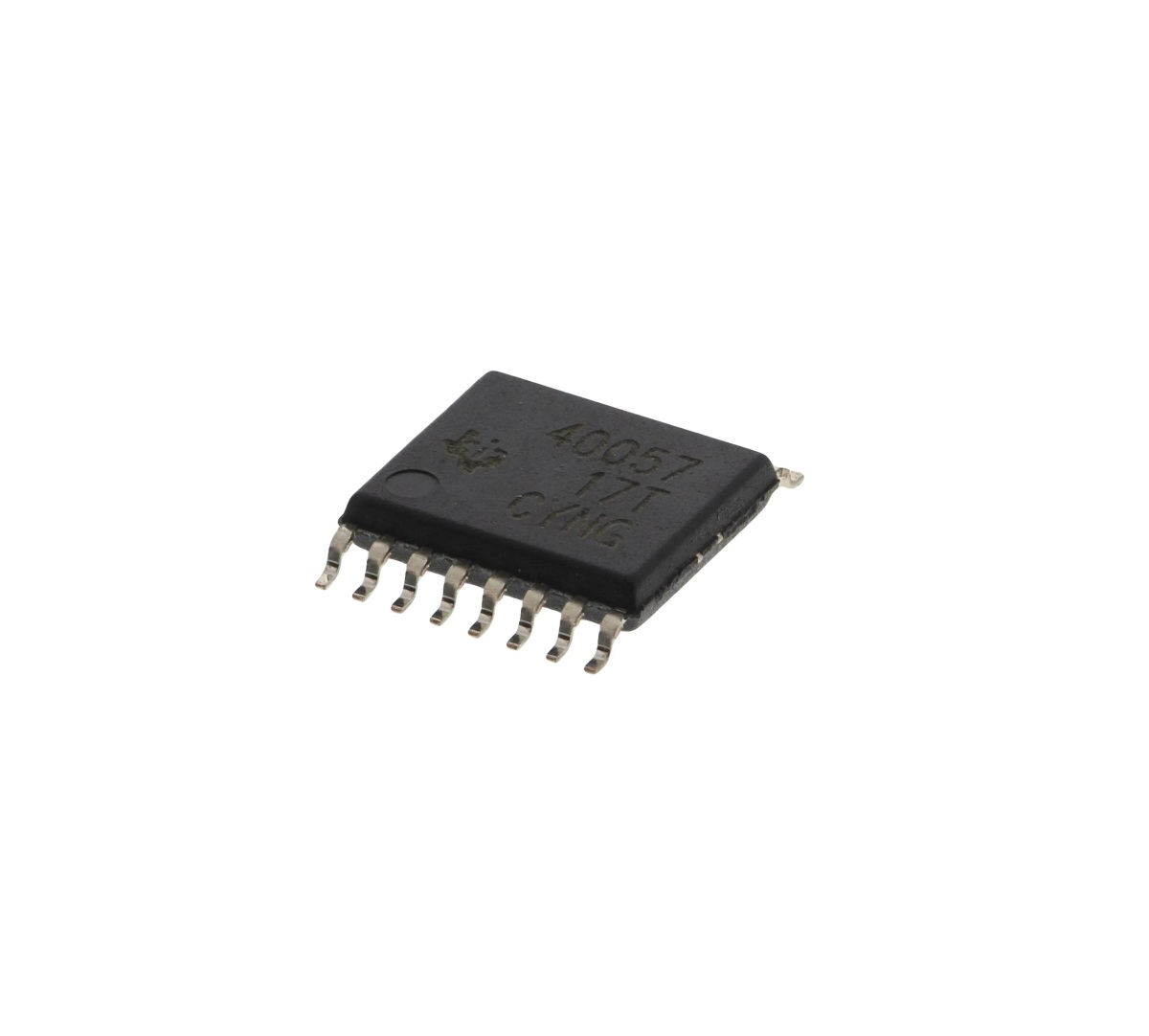

Circuit intégré « TPS40057PWP » Contrôleur buck (step-down) synchrone HTSSOP-16

Description

• Type : contrôleur buck (step-down) synchrone
• Plage de tension d’entrée : 8 V à 40 V
• Fréquence de découpage programmable : jusqu’à 1 MHz
• Mode de contrôle : mode tension (Voltage Mode PWM)
• Référence interne : 0,7 V avec précision < 1 %
• Commande MOSFET intégrée :
  • driver pour MOSFET high-side et low-side N-channel
• Fonction redressement synchrone (meilleur rendement)
• Fonction source et sink avec pré-biais (prebias startup)
• Compensation feedforward de la tension d’entrée (bonne régulation ligne)
• Fréquence synchronisable avec horloge externe
• Fonctions programmables :
  • soft-start (démarrage progressif)
  • limite de courant
  • fréquence de fonctionnement
  • compensation de boucle
• Protection :
  • limitation de courant programmable
  • protection court-circuit (hiccup mode)
  • arrêt thermique (thermal shutdown)
• Boîtier : HTSSOP-16
• Température de fonctionnement : -40 °C à +85 °C
