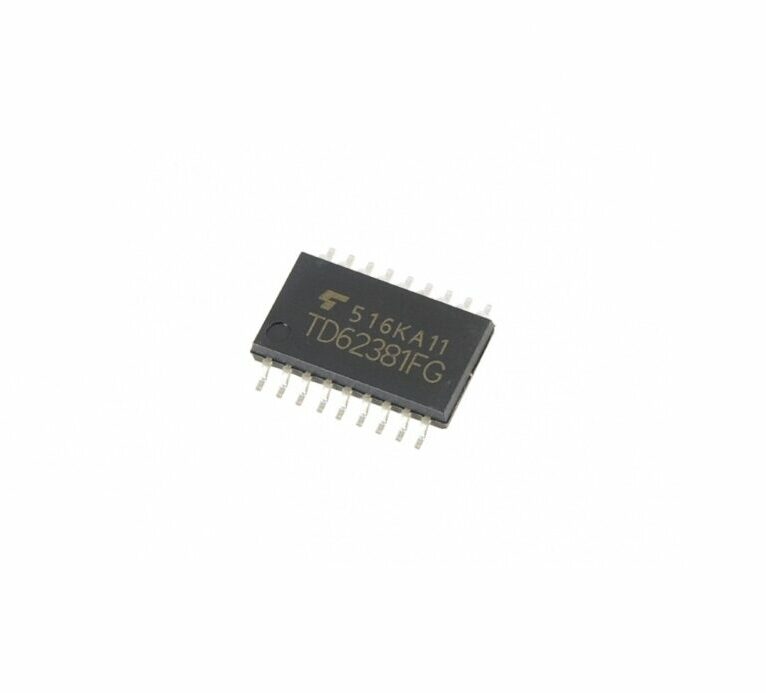

Circuit intégré « TD62381FG » Driver SOP-18

Description

• Famille : Série de drivers “Low Saturation Sink Driver” Toshiba
• Type : 8 circuits NPN de type “sink” (sorties à faible saturation)
• Tension collecteur-émetteur maximale de maintien (VCE(sus)) : 15 V
• Courant de sortie maximal par canal (IOUT) : 500 mA
• Tension de saturation VCE(sat) : ≤ 0,9 V (à IOUT = 500 mA)
• Tension d’alimentation recommandée (VCC) :  5 V (plage typique 4,5 – 5,5 V)
• Tension logique d’entrée (commande) : VIN(ON) : 2,4 V pour activer la sortie / VIN(OFF) ≤ 0,4 V pour désactiver la sortie
• Compatibilité logique : TTL et CMOS 5 V
• Boîtier / Package : SOP-18
• Températures d’utilisation : de −40 °C à +85 °C
• Dissipation de puissance totale (PD) : 0,96 W
