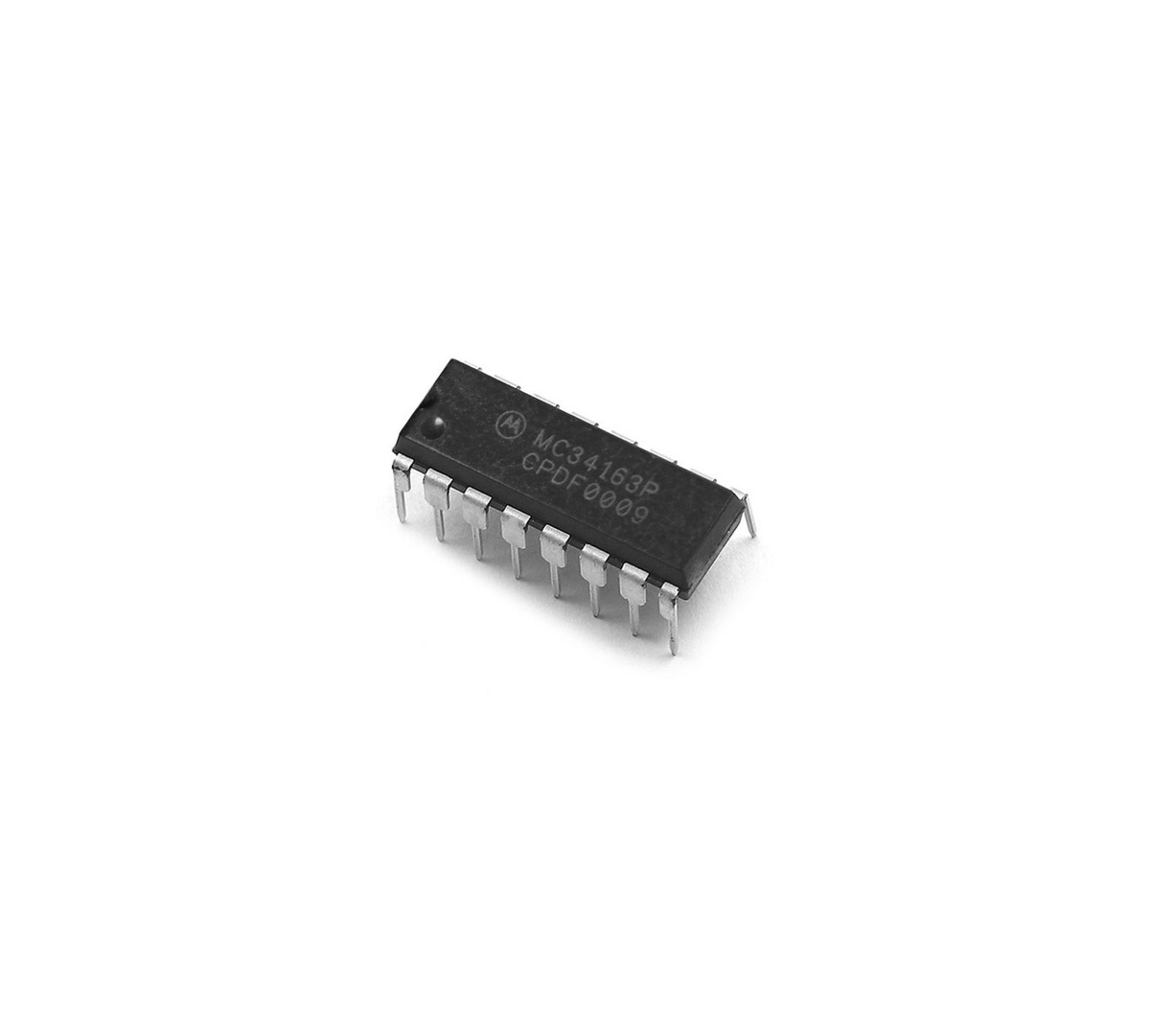

Circuit intégré « MC34163P » régulateur DC-DC à découpage DIP-16

Description

• Circuit intégré régulateur DC-DC à découpage (switching regulator)
• Fonctionne en step-up (boost), step-down (buck) et inversion de tension
• Tension d’entrée : 2.5 V à 40 V
• Tension de sortie ajustable : 1.25 V à 40 V
• Courant de sortie (switch interne) : jusqu’à 3.4 A
• Fréquence de commutation typique : ~50 kHz
• Sortie configurable positive ou négative
• Oscillateur interne à rapport cyclique contrôlé
• Comparateurs de feedback intégrés (régulation tension)
• Limitation de courant cycle par cycle (protection)
• Protection thermique interne (thermal shutdown)
• Driver avec bootstrap pour améliorer le rendement
• Sortie indicateur basse tension (LVI) pour interface microcontrôleur
• Faible courant de veille
• Boîtier : DIP-16
• Température de fonctionnement : 0°C à 70°C
