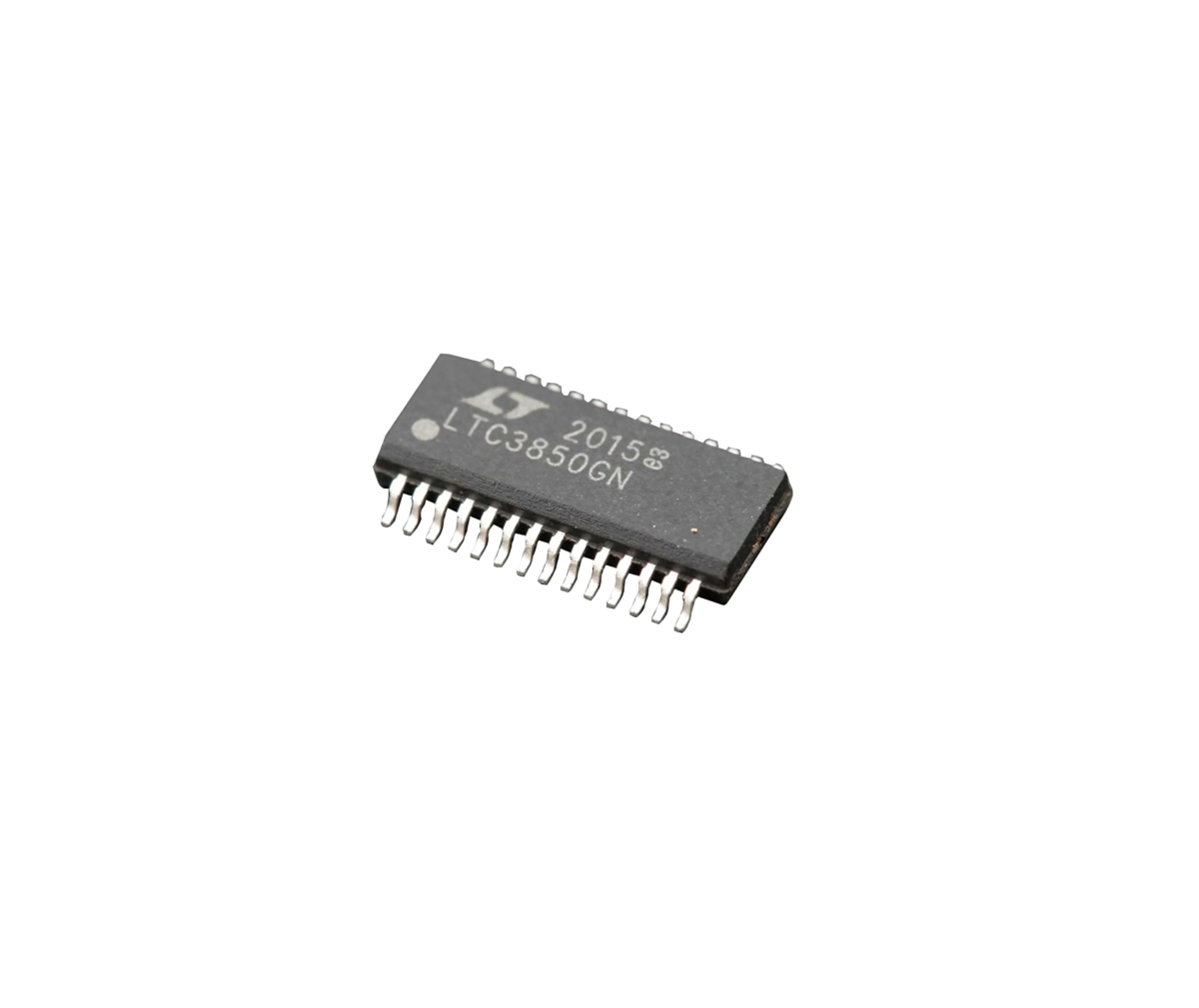

Circuit intégré « LTC3850GN » Contrôleur buck (step-down) SSOP-28

Description

• Contrôleur buck (step-down) synchrone double sortie
• Architecture double phase (2-phase) décalée de 180° → réduction du bruit et des condensateurs d’entrée
• Commande MOSFETs N-channel externes (haut et bas)
• Rendement élevé jusqu’à ~95 %
• Plage de tension d’entrée : 4 V à 24 V
• Tension de référence précise : 0,8 V ±1 %
• Sorties réglables indépendamment (double canal)
• Fréquence de commutation fixe programmable : 250 kHz à 780 kHz
• Possibilité de synchronisation avec une horloge externe (PLL)
• Mode de contrôle en courant (current mode control)
• Compensation OPTI-LOOP® pour optimiser la réponse transitoire
• Modes de fonctionnement sélectionnables :
  • Burst Mode® (haut rendement faible charge)
  • Pulse-skipping
  • Mode continu (CCM)
• Soft-start indépendant (TK/SS) pour chaque sortie
• Protections intégrées :
  • Limitation de courant avec foldback
  • Protection surtension (OVP)
  • Power Good (PGOOD)
  • Protection thermique et sous-tension (UVLO)
• Démarrage progressif et tracking de tension
• Boîtier : SSOP-28
• Applications :
  • Alimentations pour ordinateurs portables
  • Systèmes embarqués / instruments portables
  • Distribution d’énergie DC
  • Systèmes multi-rails
