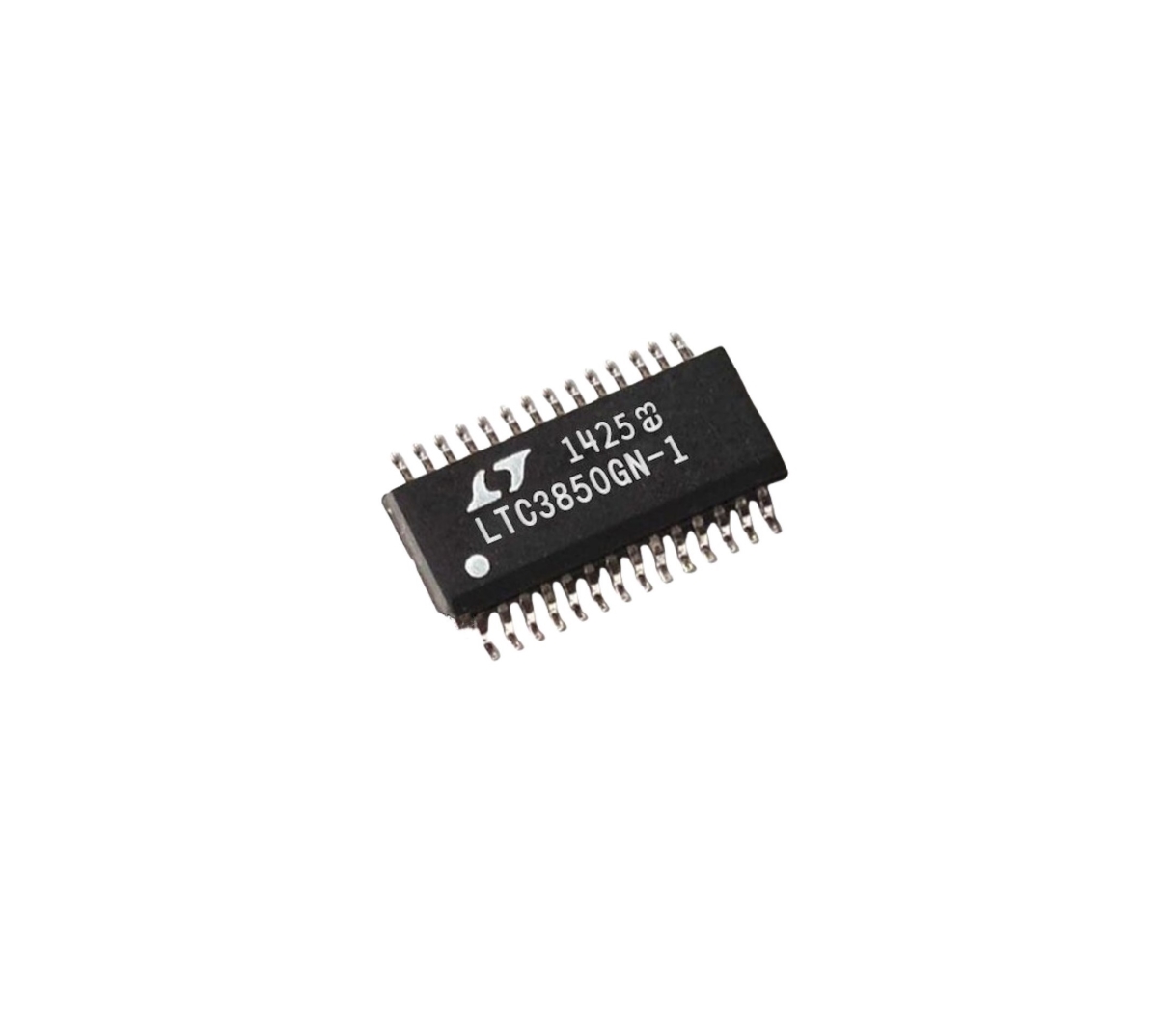

Circuit intégré « LTC3850GN-1 » Contrôleur buck (step-down) SSOP-28

Description

• Contrôleur DC/DC abaisseur (buck) synchrone double sortie à haut rendement
• Architecture courant mode (current mode control) pour une bonne réponse transitoire
• Deux canaux de conversion avec déphasage 180° (2 phases) pour réduire le bruit et les condensateurs d’entrée
• Tension d’entrée large : environ 4 V à 24 V
• Tension de référence précise : 0,8 V (±1%)
• Rendement élevé : jusqu’à ~95%
• Fréquence de découpage programmable et synchronisable : 250 kHz à 780 kHz
• Sorties compatibles MOSFET N-channel en configuration synchrone
• Fonction Soft-start (démarrage progressif) sur chaque canal
• Protection surintensité avec foldback (réduction en cas de court-circuit)
• Protection surtension (OVP) et sous-tension (UVLO)
• Broche Power Good (PGOOD) pour surveillance de la tension de sortie
• Modes de fonctionnement :
  • Burst Mode (économie d’énergie)
  • Pulse-skipping
  • Mode courant continu
• Compensation OPTI-LOOP pour optimiser la stabilité selon les composants de sortie
• Mesure de courant par résistance shunt (RSENSE) ou DCR de l’inducteur
• Boîtier:  SSOP-28
