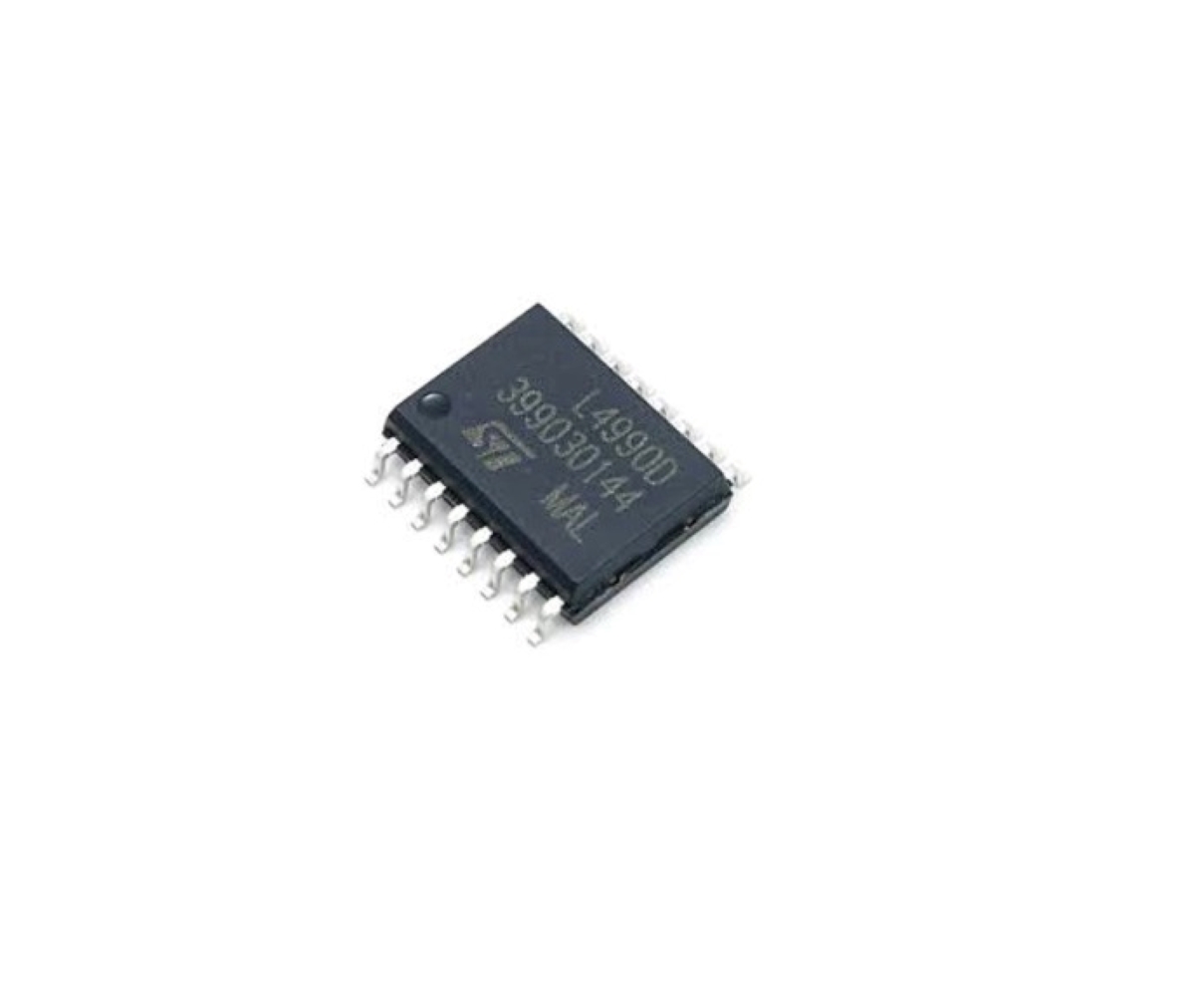

Circuit intégré « L4990D » Contrôleur PWM en mode courant SO16W

Description

• Contrôleur PWM en mode courant (Current Mode Control)
• Fréquence de découpage jusqu’à 1 MHz
• Très faible courant de démarrage < 0,45 mA
• Sortie driver puissante adaptée aux MOSFET (≈ 1 A)
• Logique PWM verrouillée avec suppression des doubles impulsions
• Duty cycle programmable (0 à 100 %)
• Possibilité de limitation du duty cycle à 50 % ou 100 %
• Fonction soft-start programmable (démarrage progressif)
• Détection de surintensité primaire avec redémarrage automatique
• Limitation de courant cycle par cycle
• Protection UVLO (sous-tension) avec hystérésis
• Fonction Disable (arrêt logique) pour protection ou gestion d’énergie
• Synchronisation externe IN/OUT possible
• Masquage interne des pics de courant (leading edge blanking ~100 ns)
• Référence interne précise : 5 V ±1.5 %
• Amplificateur d’erreur intégré avec large bande passante (~4 MHz)
• Comparateur de courant avec seuil : typique ≈ 1.2 V
• Tension d’alimentation : typique autour de 15 V
• Boîtier : SO16W
