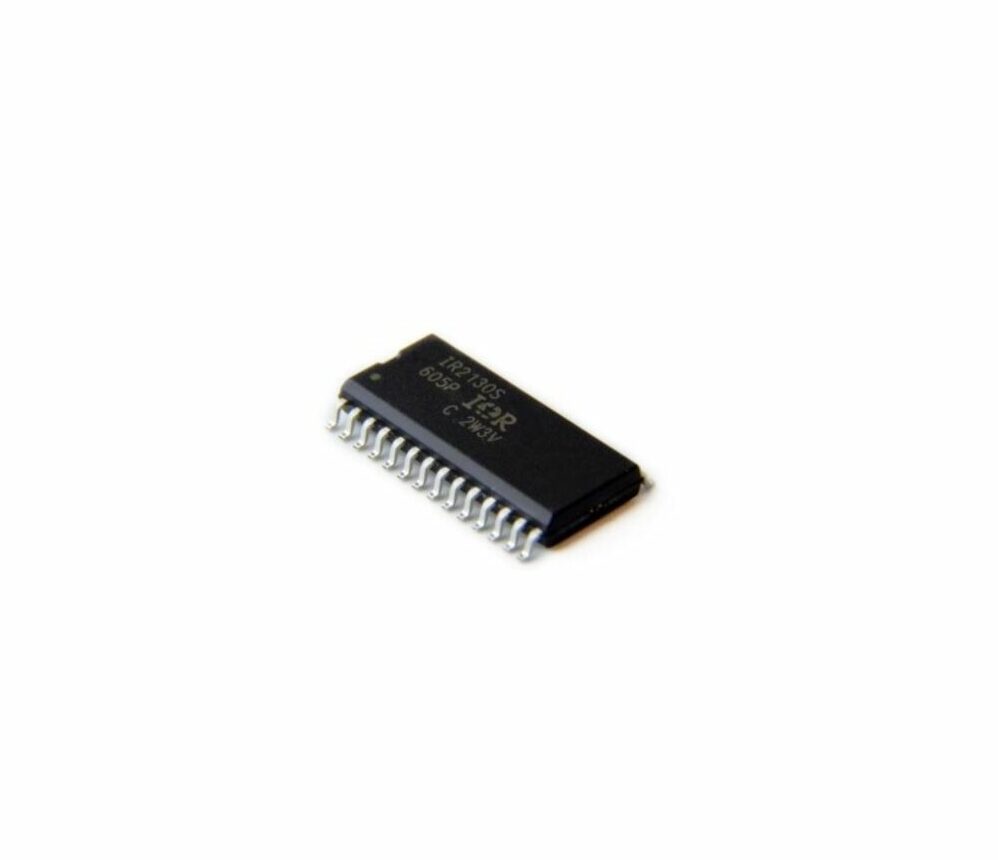

Circuit intégré « IR2130S » Driver triphasé 600V SOIC-28

Description

• Tension max côté high-side (Bootstrap, floating) : 600 V
• Tension d’alimentation (VCC) : de 10 V à 20 V
• Courant de sortie crête : Source: 0,25 A / Sink: 0,5 A
• Configuration : 6 drivers (trois phases) high-side + low-side indépendants (half-bridge)
• Logique d’entrée : Logique “inverting” ; seuils compatibles 2,5 V
• Dead time typique : 2,5 µs
• Retard de propagation (turn-on / turn-off) :  675 ns (turn ON) et 425 ns (turn OFF)
• Temps de montée / descente : 80 ns (montée), 35 ns (descente)
• Plage de température de fonctionnement : de −40°C à +150°C
• Boîtier : SOIC-28
