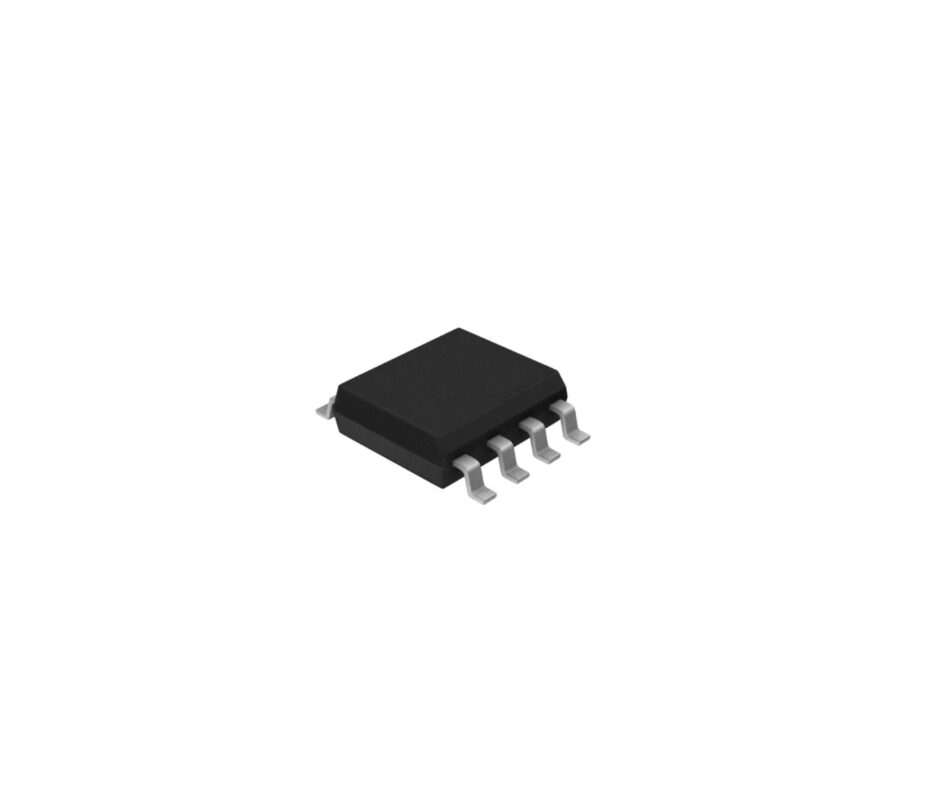

Circuit intégré « IR1166S » SmartRectifier / Contrôleur de SR SOIC-8

Description

• Fonction : Contrôleur secondaire à haute vitesse pour MOSFETs de redressement synchrone (SR) dans les convertisseurs flyback isolés
• Topologies supportées : DCM (Discontinuous Conduction Mode), CrCM (Critical Conduction Mode), CCM (Continuous Conduction Mode)
• Tension maximum au drain (VD) : 200 V
• Tension d’alimentation (VCC) : 11,4 V à 18 V
• Seuil “Turn-On” VCC :  9,8 à 11,3 V
• Seuil “Turn-Off” VCC :  8,4 à 9,7 V
• Courant de fonctionnement (ICC) : 8-10 mA
• Courant au démarrage (startup) : 92-200 µA
• Courant en mode sommeil (“Sleep”) : 145-200 µA
• Fréquence de commutation max : jusqu’à 500 kHz
• Retard de propagation (turn-on) : 52 ns
• Retard de propagation (turn-off) : 35 ns
• Tension de clamp de gate : 10,7 V
