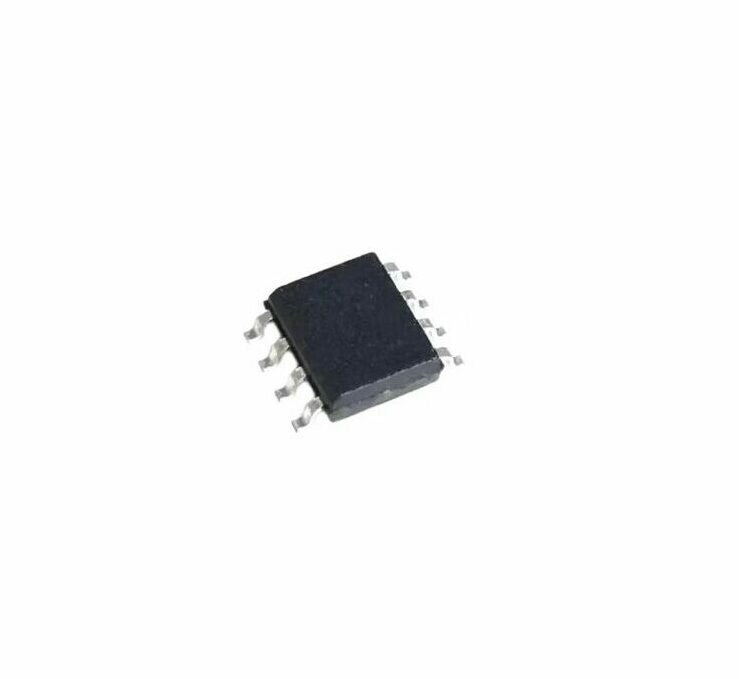

Circuit intégré « IR1152S » Contrôleur PFC SOIC-8

Description

• Famille / Type : Contrôleur PFC (« Power Factor Correction »)
• Fréquence de commutation fixe : 66 kHz.
• Tension d’alimentation VCC opérationnelle : 14 ‐ 17 V
• Seuil de mise sous tension (VCC “Turn-On”) : 12,2 à 14 V
• Seuil de décrochage / verrouillage sous tension (UVLO, turn-off) : 9,4 à 10,8 V
• Courant de fonctionnement normal (ICC) : 14 mA
• Courant de veille / micro-mode sommeil (Sleep Mode) : ≤ 75 µA
• Courant de démarrage (startup) : 26 à 75 µA
• Tension de référence interne (VREF) : 5 V
• Maximum Duty Cycle (DMAX) : 93-99 %
• Tension maximale Gate (sortie GATE) : 13 V
• Courant crête de pilotage de gate : 750 mA pic pour activer/désactiver le MOSFET
• Températures de fonctionnement : –25 °C à +125 °C
