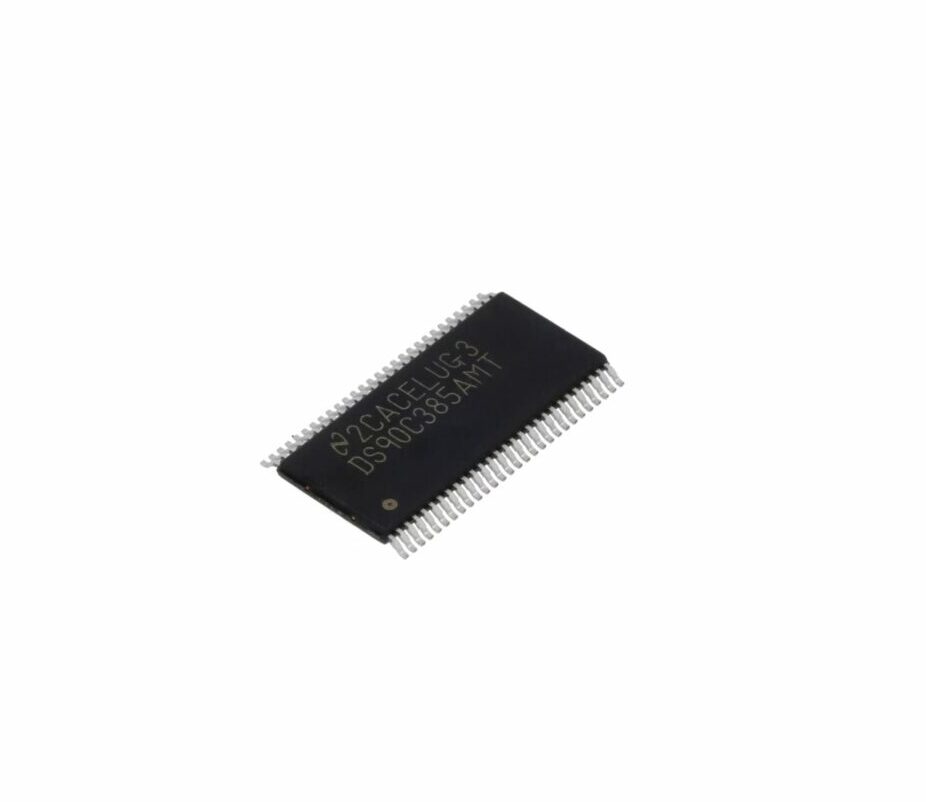

Circuit intégré « DS90C385AMT » Transmetteur LVDS programmable TSSOP-56

Description

• Type : Transmetteur LVDS (Low-Voltage Differential Signaling) programmable.
• Alimentation : 3,0 à 3,6 V (nominal 3,3 V).
• Package : 56 broches TSSOP.
• Plage de température : de –10 °C à +70 °C.
• Fréquence d’horloge (“shift clock”) : support de 18 à 87,5 MHz.
• Support du Spread Spectrum Clocking : modulation jusqu’à 100 kHz avec déviation ±2,5 % (centre) ou –5 % (down spread).
• Détection d’absence d’horloge (“Input Clock Detection”) : quand l’horloge d’entrée est manquante et /PD est logique haut, toutes les paires LVDS sont tirées à l’état bas.
• Consommation :

1. Typique : < 147 mW à 87,5 MHz (“grayscale”).
2. Mode “power-down” : < 60 µW typique.

• Débit : jusqu’à 2,45 Gbps (embarqué sur les quatre canaux LVDS).
• Bande passante : jusqu’à 306,25 Mo/s (avec l’horloge à 87,5 MHz).
• Amplitude du signal LVDS : ~ 345 mV typique, pour limiter les EMI.
• PLL intégrée : pas de composants externes nécessaires.
• Standard LVDS : conforme à TIA / EIA-644.
• Interface : convertit 28 bits de données LVCMOS / LVTTL en 4 flux LVDS + un lien d’horloge LVDS.
• Mode “Strobe” (échantillonnage des données) : programmable pour bord montant (rising) ou descendant (falling) via une broche dédiée.
• ESD (tolérance décharge électrostatique) : 7 kV (HBM).
• Dissipation thermique maximale (à 25 °C) : 1,63 W pour le boîtier TSSOP
