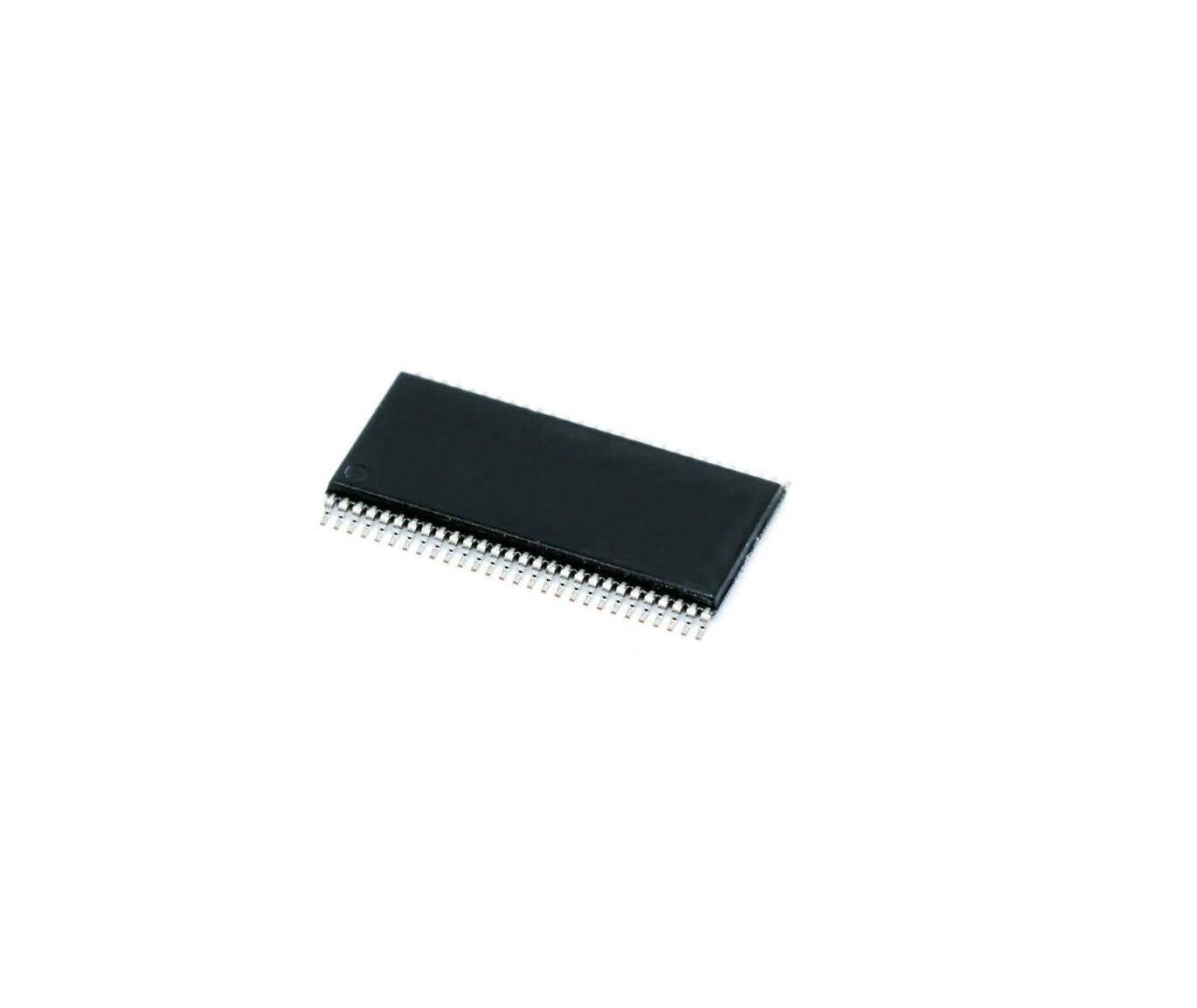

Circuit intégré « DS90C383BMT » Transmetteur LVDS programmable TSSOP-56

Description

• Type : Transmetteur LVDS (Low-Voltage Differential Signaling) programmable.
• Alimentation : 3,3 V nominal (plage d’alimentation entre ~3,0 V et 3,6 V).
• Boitier : TSSOP-56 (56 broches)
• Fréquence d’horloge (shift clock) : support de 18 à 68 MHz.
• Option de “strobe” (échantillonnage des données) : programmable sur front montant (rising) ou descendant (falling) via une broche dédiée.
• Détection d’absence d’horloge : si l’entrée clock disparaît et que le signal /PD est actif, toutes les paires LVDS sont forcées à l’état bas.
• Modulation “Spread Spectrum” : support de modulation jusqu’à 100 kHz, avec déviation ±2,5 % centre ou –5 % “down spread”.
• Consommation :

1. Typique : < 130 mW à 65 MHz
2. Mode “power-down” : très faible consommation

• Débit / bande passante :

1. À 65 MHz, le débit est de 227 Mo/s .
2. Jusqu’à ~1,8 Gbps de “throughput” (débit LVDS combiné).

• Amplitude du signal LVDS : ~ 345 mV typique (ce qui aide à réduire les EMI).
• PLL (Phase Locked Loop) : intégrée, pas besoin de composants externes pour la génération de la clock.
• Interface : convertit 28 bits d’entrée CMOS/TTL en 4 flux LVDS + une ligne d’horloge LVDS.
• Compatibilité : standard LVDS TIA/EIA-644.
• Température de fonctionnement : –10 °C à +70 °C
