Description

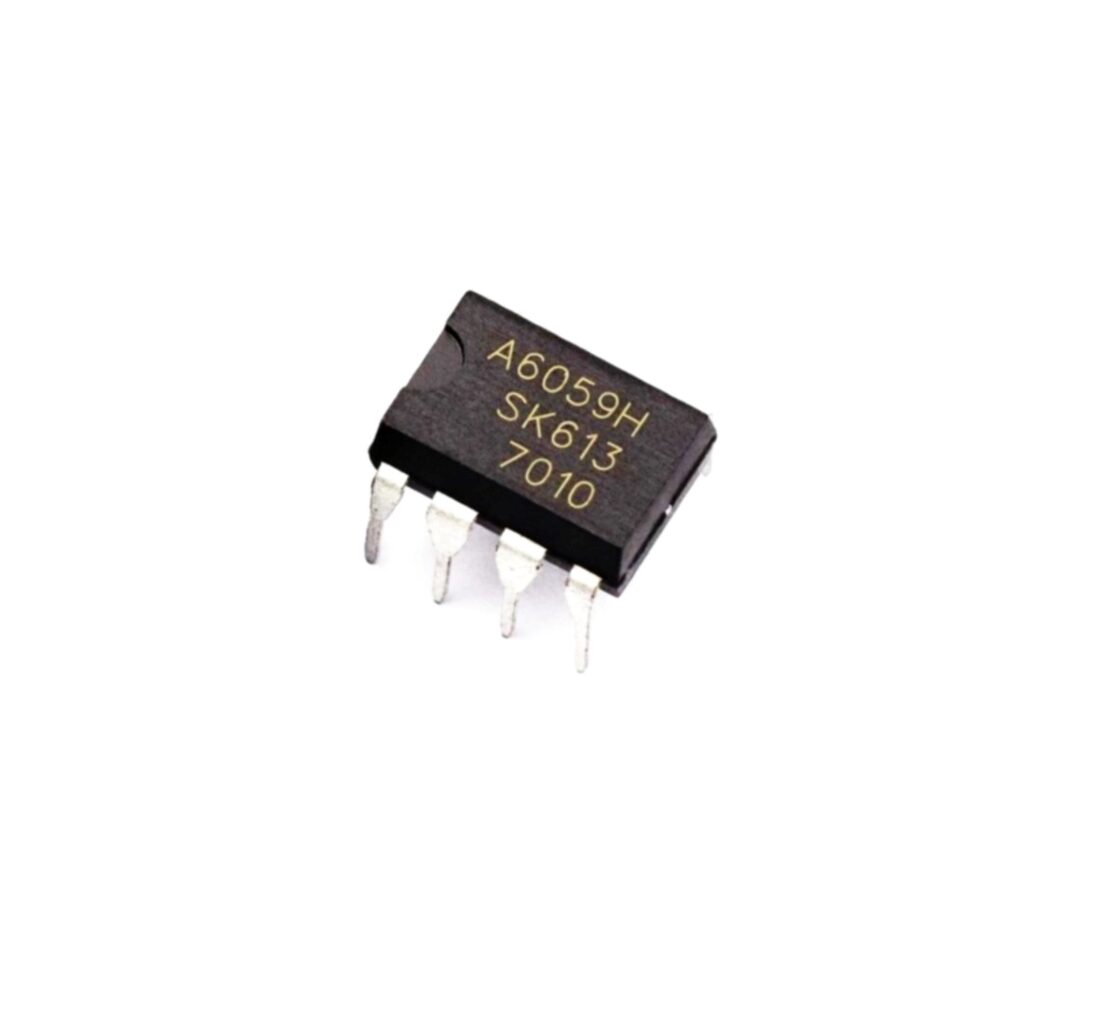

A6059H (marqué aussi STR‑A6059H), un circuit intégré PWM de la série STR‑A6000 de Sanken, destiné aux alimentations à découpage flyback hors ligne
- Type : contrôleur PWM en mode courant avec MOSFET intégré pour alimentations AC→DC hors ligne (flyback)
- Tension de service (VCC/VDD) : 8,1 – 32 V
- Tension de démarrage : 15,3 V
- Tension de claquage drain–source : 650 V
- Fréquence de commutation : environ 100 kHz
- Puissance maximale : ~30 W
- Consommation en veille (burst mode) : < 25 mW
- Protections intégrées : limitation de courant, surcharge, surtension, surchauffe
- Cycle de service max : 83 %
- T° de fonctionnement : –20 °C à +125 °C
- Boîtier : DIP‑7 (7 broches, montage traversant)
- Isolation : sortie isolée (topologie flyback)
