Description

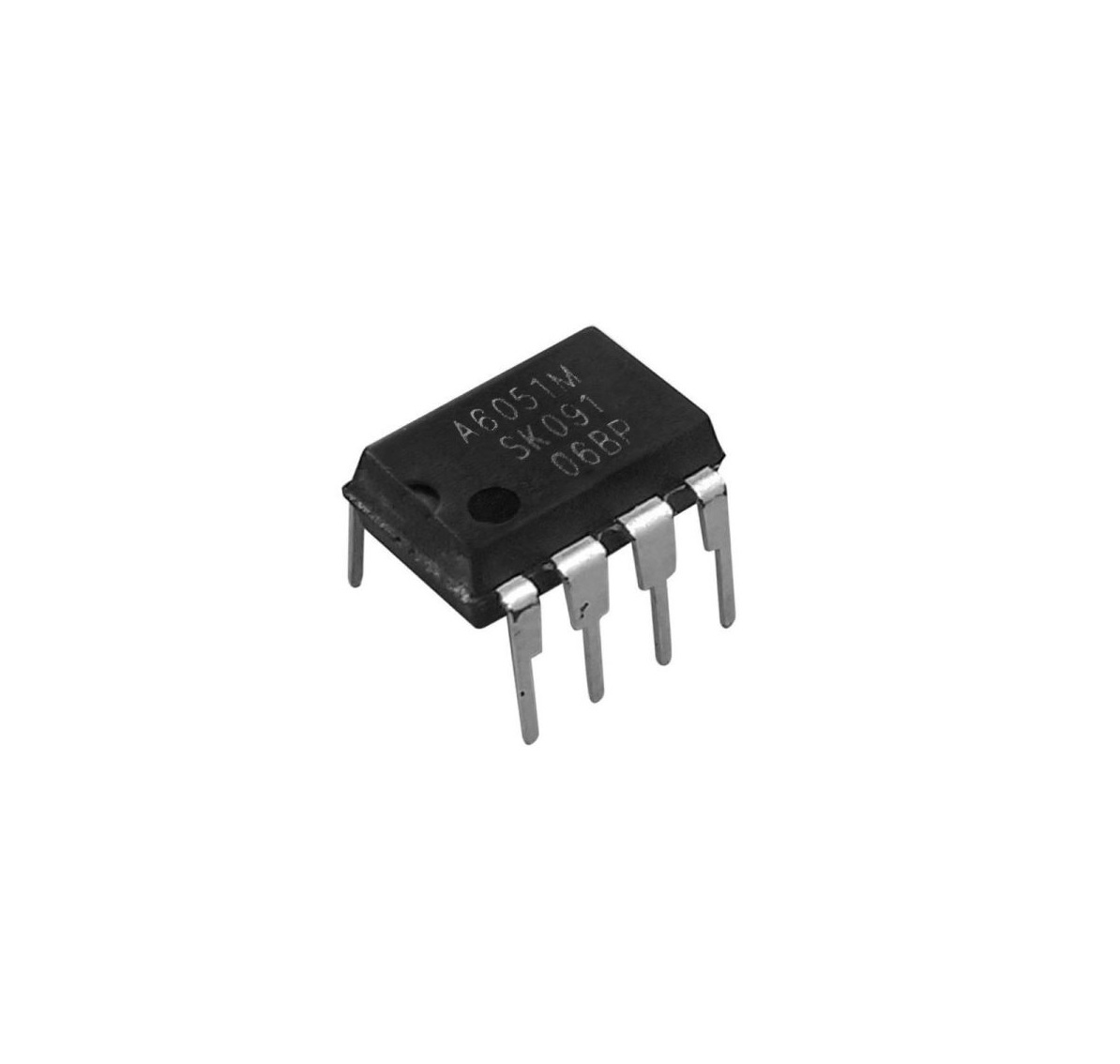

A6051M ou STR-A6051M est un circuit intégré de commande PWM avec un MOSFET 650 V intégré, conçu pour des alimentations à découpage compactes et efficaces. Il fonctionne en mode courant avec commutation fixe et comporte de nombreuses protections intégrées.
- Technologie hybride : PWM + MOSFET dans un seul boîtier
- Topologie : Flyback (découpage)
- Applications : adaptateurs secteur, alimentation standby TV, petits appareils électroniques, etc.
- Tension Drain-Source (VDSS) 650 V
- Résistance à l’état passant (RDS(on)) 3,95 Ω Typique à 25 °C
- Fréquence de commutation 67 kHz
- Tension d’alimentation (VCC) 8,1 V à 32 V
- Tension de démarrage ≈ 15,3 V
- Courant de démarrage Très faible (~µA) Permet démarrage rapide avec résistance
- Duty Cycle max ≈ 83 % Mode PWM
- Puissance de sortie 8–24 W
- Température de fonctionnement –20 °C à +125 °C
- Type : DIP-8 (7 broches actives)
