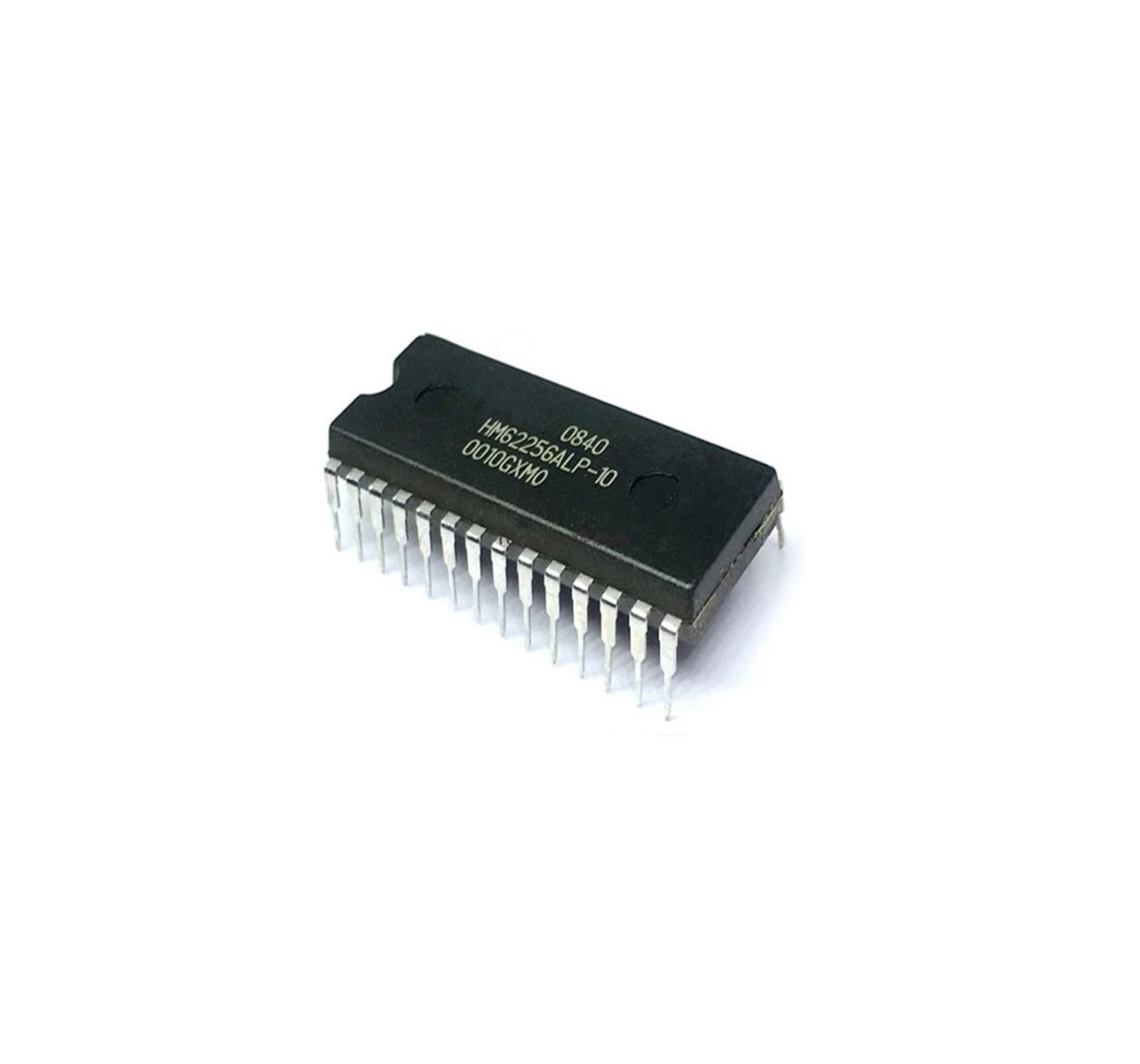

Circuit « HM62256ALP‑10 » SRAM CMOS statique DIP-28

Description

circuit HM62256ALP‑10 de Hitachi, une mémoire SRAM CMOS statique haute vitesse

• Capacité : 32 768 mots × 8 bits = 256 kbit
• Topologie : SRAM statique — mémoire sans rafraîchissement, accès aléatoires
• Boîtier : DIP‑28
• Tension d’alimentation (Vₛᵤₚₚ) : 5 V nominal (4,5–5,5 V)
• Mode veille (standby) : typiquement 5 µW (versions L/L‑SL) ou ~~200 µW selon condition
• Consommation en fonctionnement : ≈ 40 mW à 1 MHz
• Temps d’accès : 100 ns (version ‑10)
• Cycle acc/lecture égal : accès et cycle synchronisés, performances fiables
• Bus :

1. Adresses : A0–A14 (15 lignes) pour un espace de 32 K adresses
2. Données : D0–D7, bi-directionnel, entrée/sortie tri-état

• Signaux de contrôle :

1. CE (Chip Enable) : active/mets la puce en veille
2. OE (Output Enable) : active la sortie
3. WE (Write Enable) : commande d’écriture

• Compatibilité TTL : toutes les entrées/sorties sont TTL-compatibles
