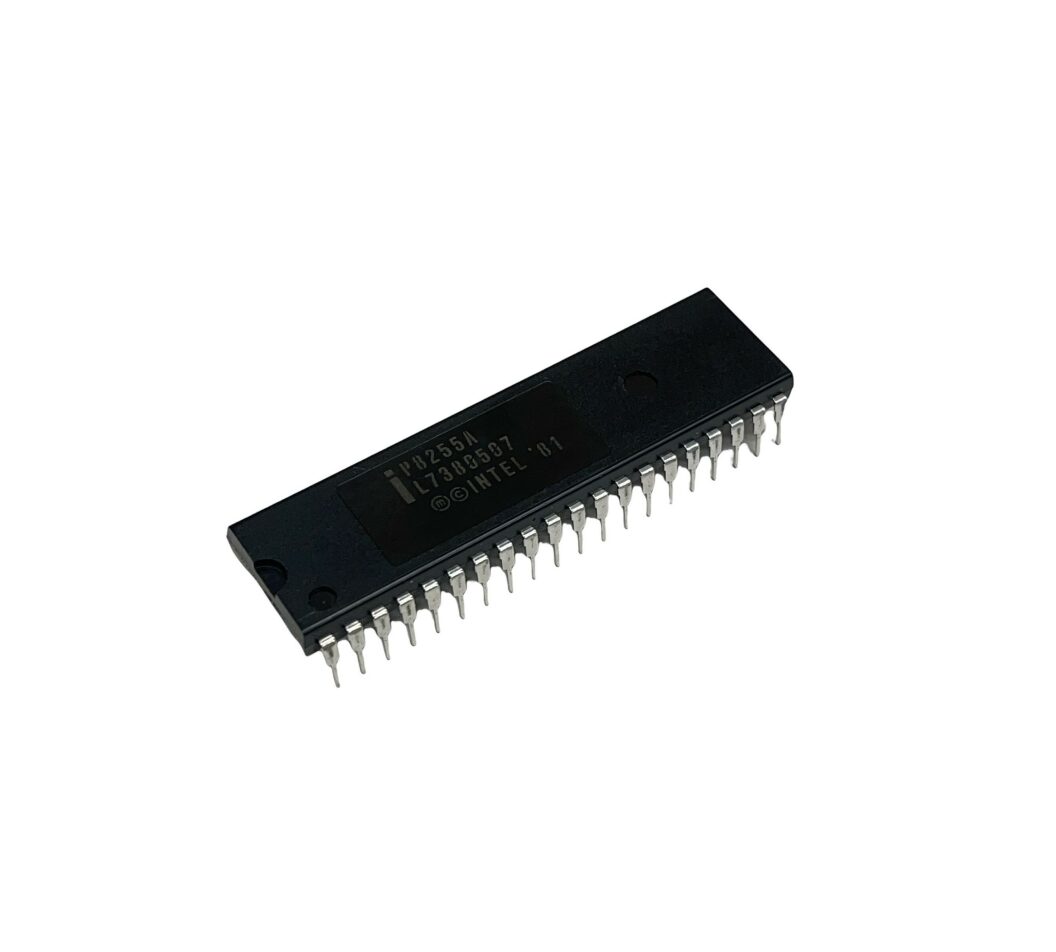

Circuit d’interface périphérique programmable « P8255A » DIP-40

Description

• Nom complet: Intel P8255A – Interface périphérique programmable
• Nombre total d’E/S : 24 lignes, réparties en 3 ports de 8 bits (A, B, C)
• Tension d’alimentation (Vcc): 5V ±10%
• Technologie : NMOS (versions plus modernes en CMOS)
• Consommation : Environ 125 mA (NMOS)
• Température de fonctionnement : 0 à +70°C
• Boîtier : DIP 40 broches
• Compatibilité : Compatible avec les bus 8080, 8085, 8086
• Accès ou mémoire I/O : Mappage mémoire ou mappage d’E/S selon le système
• Vitesse d’horloge : ≤ 3 MHz (dépend du microprocesseur)
• Cycle de lecture/écriture : ≈ 400 ns typique
