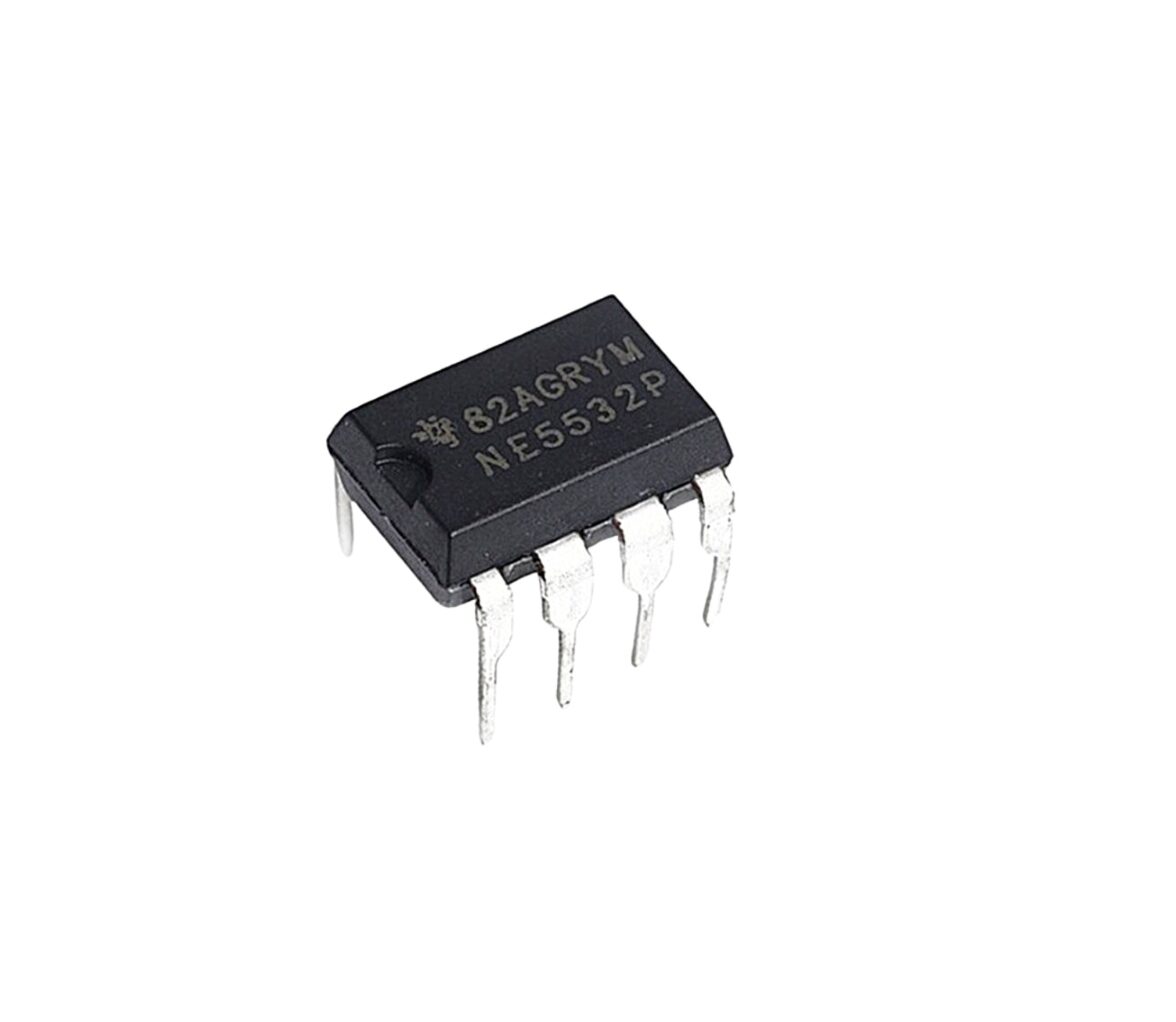

Description
Fabricant : Texas Instruments
Amplificateurs opérationnels
Nombre de canaux : 2
GBP – Produit gain/bande passante : 10 MHz
SR – Vitesse de balayage : 9 V/µs
Vos – Tension de décalage d’entrée : 4 mV
Ib – Courant de polarisation d’entrée : 800 nA
Tension d’alimentation : max. : 30 V
Tension d’alimentation : min. : 10 V
Courant d’alimentation de fonctionnement : 8 mA
Courant de sortie par canal : 38 mA
CMRR – Taux de réjection de mode commun : 100 dB
en – Densité de bruit de la tension d’entrée : 5 nV/Hz carré
Boîtier : PDIP-8
Température minimale de fonctionnement : 0 °C
Température maximale de fonctionnement : + 70 °C
Série : NE5532
Type d’amplificateur : Amplificateur faible bruit
Double tension d’alimentation : +/- 9 V, +/- 12 V
Densité de courant de bruit d’entrée : 2,7 pA/Hz carré
Tension d’alimentation double maximale : +/- 15 V
Tension d’alimentation double minimale : +/- 5 V
Tension d’alimentation de fonctionnement : 10 V à 30 V, +/- 5 V à +/- 15 V
Gain de tension (dB) : 100 dB
Hauteur : 4,57 mm
Longueur : 9,81 mm
Largeur : 6,35 mm
