Description

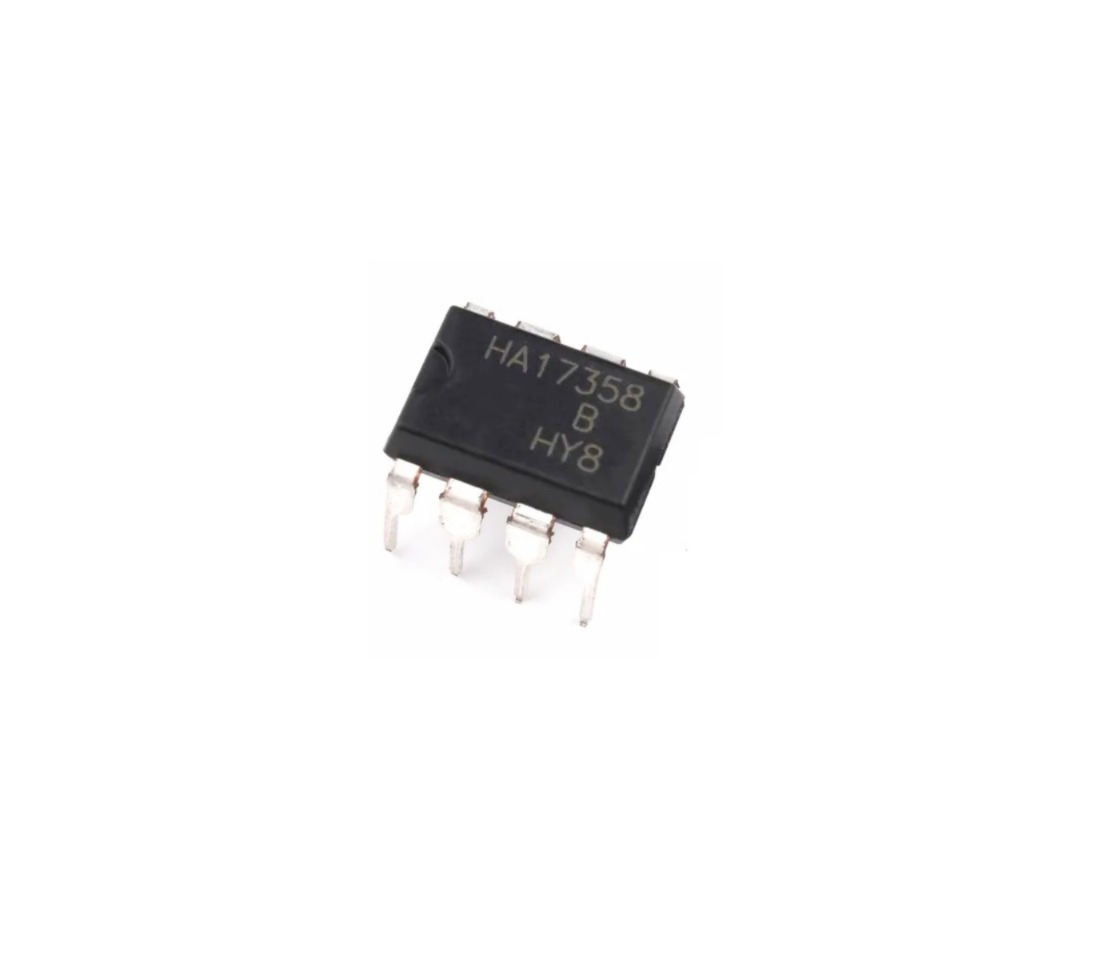

Le HA17358 est un double amplificateur opérationnel (2 canaux) conçu pour des applications générales et industrielles, avec compensation de fréquence intégrée et prise en charge d’une alimentation simple
- Tension d’alimentation : 0 à 32 V (±16 V), adapté aux alimentations simples ou doubles
- Plage de mode commun : de –0,3 V à VCC –0,3 V, permet les utilisations proches de la masse
- Compensation interne : stable en boucle unitaire, sans composants externes nécessaires
- Produit gain‑bande : environ 1 MHz
- Taux de balayage : ~0,2 – 0,5 V/µs, suffisamment rapide pour la majorité des applications analogiques
- Offset d’entrée : typiquement jusqu’à 3 mV, max ~7 mV
- Courant de polarisation : ~30 – 250 nA, typique, avec max autour de 250 nA
- Gain en boucle ouverte : typ. ~75 dB (5600×), élevé pour un usage général
- Courant de repos : ≈ 0,8 – 2 mA par double ampli, basse consommation
- Fréquence de réjection du mode commun (CMRR) : ~80 dB, bon pour filtrer les interférences
- Rejet PSRR : environ 93 dB, grande insensibilité aux fluctuations de tension d’alim
- Courant de sortie : source ~40 mA, sink ~50 mA max, utile pour piloter des charges modérées
- Plage de température : –20 °C à +85 °C
- Dissipation thermique : DIP‑8 : 570 mW
