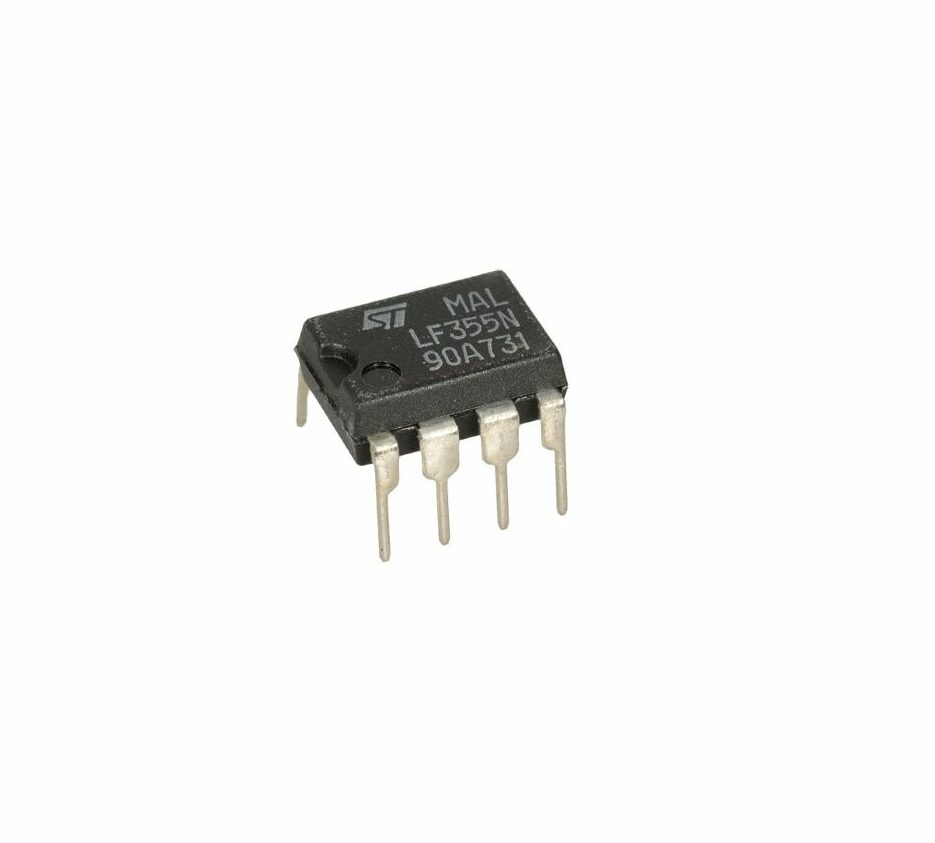

Amplificateur « LF355N » opérationnel simple (JFET) DIP-8

Description

• Type : Amplificateur opérationnel simple à entrées JFET, faible bruit.
• Boîtier : DIP-8 (suffixe « N » = version boîtier plastique DIP).
• Alimentation : fonctionne de ±3 V à ±18 V (ou 6 V à 36 V en simple).
• Gain en boucle ouverte : typique 106 dB.
• Tension d’offset d’entrée : typique 3 mV, maximum 10 mV.
• Courant de polarisation d’entrée : typique 30 pA, maximum 200 pA.
• Impédance d’entrée : environ 10-12 Ω.
• Vitesse de balayage (slew rate) : environ 13 V/µs.
• Bande passante à gain unitaire : environ 2,5 MHz
• Courant de sortie maximal : ±10 mA.
• Plage de tension en mode commun : jusqu’à ±11 V sous ±15 V d’alimentation.
• Bruit de tension en entrée : typique 25 nV/Hz à 1 kHz.
• Applications typiques : instrumentation, traitement de signaux analogiques, filtres actifs, préamplification audio.
