Description

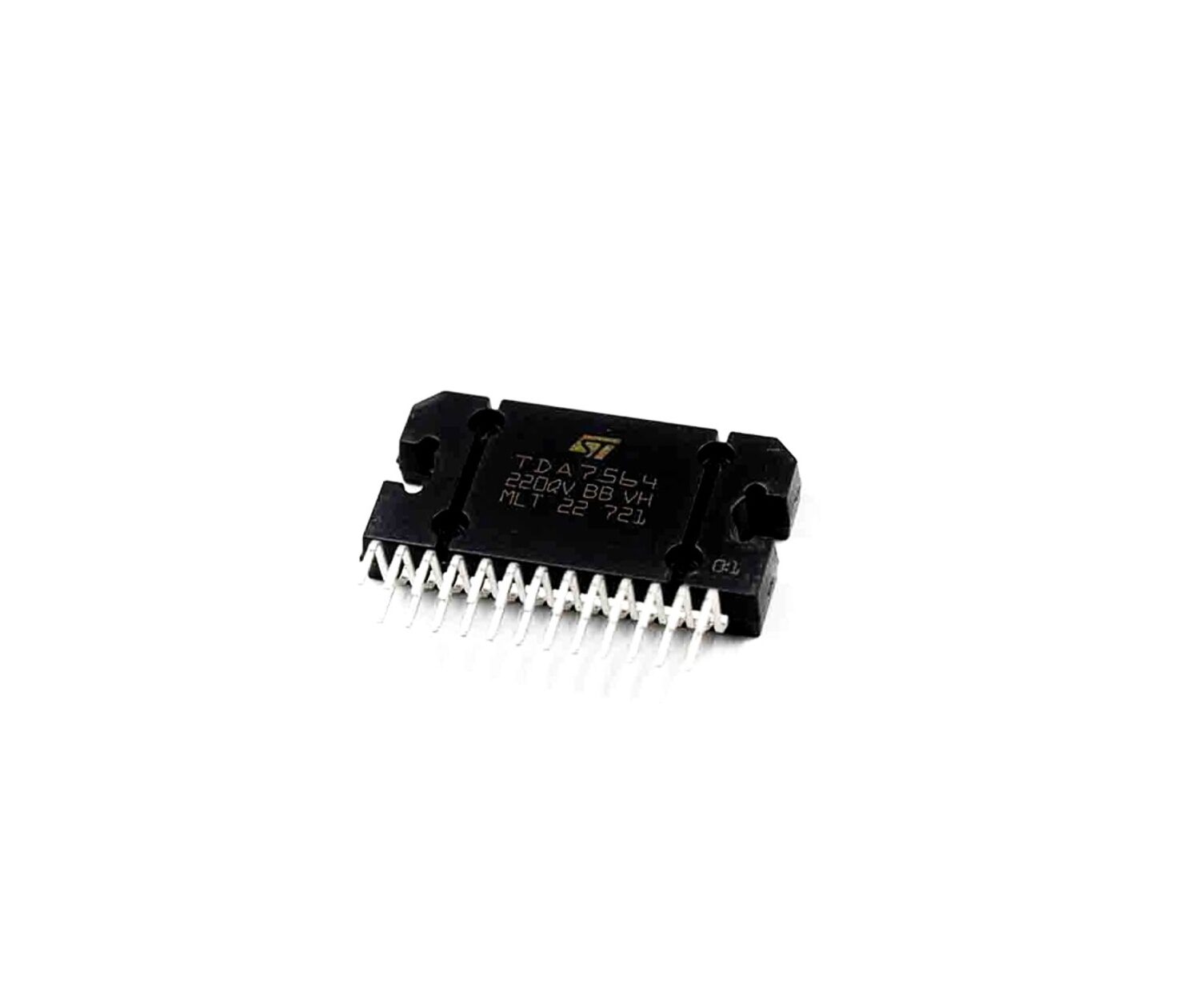

Le TDA7564 est un amplificateur class AB quad‑bridge destiné aux autoradios, fabriqué en technologie BCD (Bipolar/CMOS/DMOS), conditionné en boîtier Flexiwatt‑25
Topologie Quad‑bridge ClassAB (4 canaux)
Alimentation 8–18V (typiquement 14,4V)
Puissance @4Ω 28W/ch (1kHz, THD=10%)
Puissance max @2Ω 72W/ch
Gain 26 dB (12 dB et sortie ligne à faible bruit)
Interface I²C avec diagnostics intégrés
Protections courts‑circuits, thermiques, clippage, déport…
Température de fonctionnement –40°C à +150°C
Boîtier Flexiwatt‑25 (ou PowerSO‑36 pour version B)
Dissipation thermique ~85W
