Description

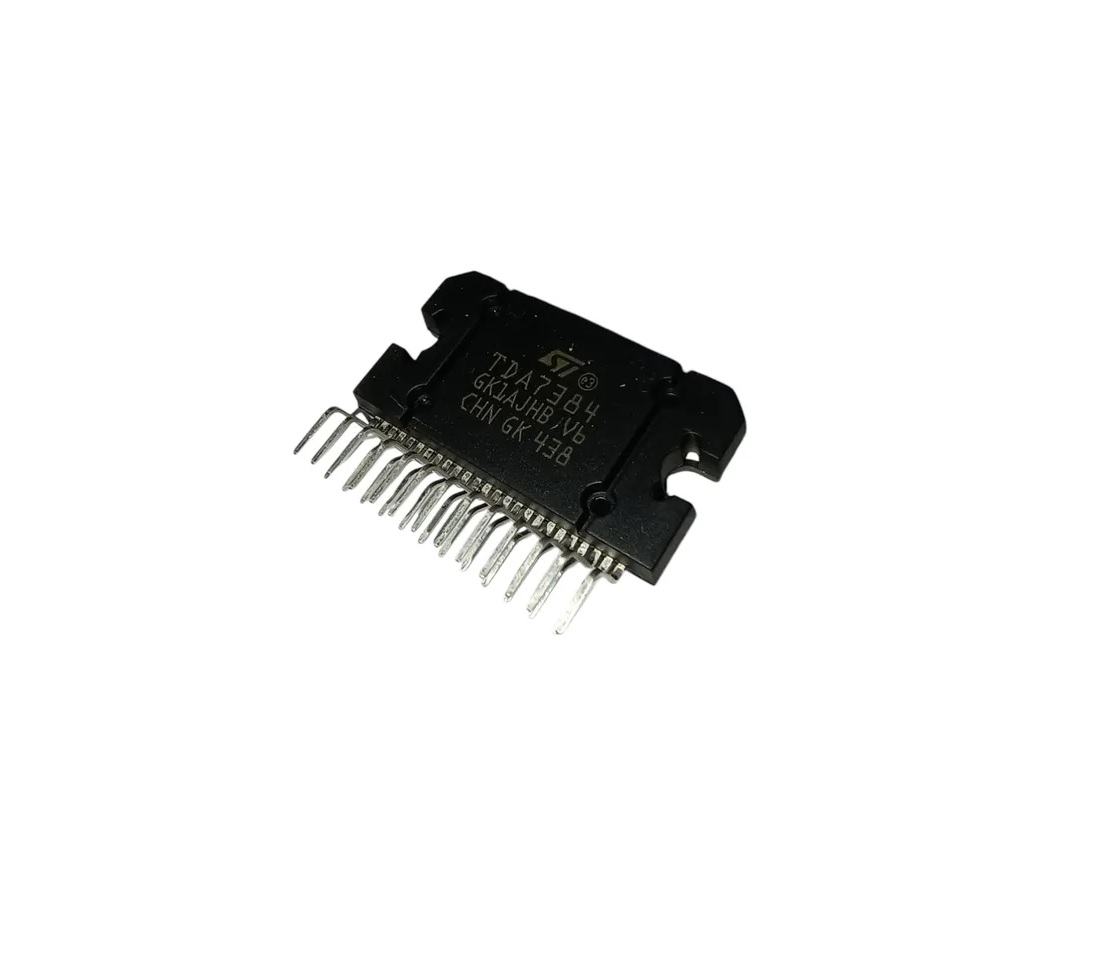

Le TDA7384A (STMicroelectronics) est un amplificateur quad‑bridge en Flexiwatt‑25 (ZIP vertical) offrant une sortie rail‑to‑rail sans condensateurs bootstrap, destiné aux autoradios haut de gamme
Puissance de sortie (4Ω) :
-Max.: 4×40–42W
– Typ. EIAJ : 4 × 35 W
– À 14,4V, THD=10% : 4×25W
– À 13,2V, THD=10% : 4×22W
Tension d’alimentation: 8V à 18V (jusqu’à 28V en pointe, 50ms)
Gain interne : fixé à 26dB, sans compensation externe
Distorsion & bruit : THD de 0,04% à faible puissance, faible bruit de sortie
Rejet de l’alimentation (PSRR) : environ 50–65 dB à 100 Hz
Courant de repos (Iq) : typiquement 120–350 mA
Courant de sortie de crête : jusqu’à 4,5A (répétitif) et 5,5A (non-répétitif)
Bande passante : ~100-200 kHz
Dissipation thermique : jusqu’à ~80W (T_case = 70°C) ; R_thj‑case ≈ 1°C/W, T_j max +150°C
