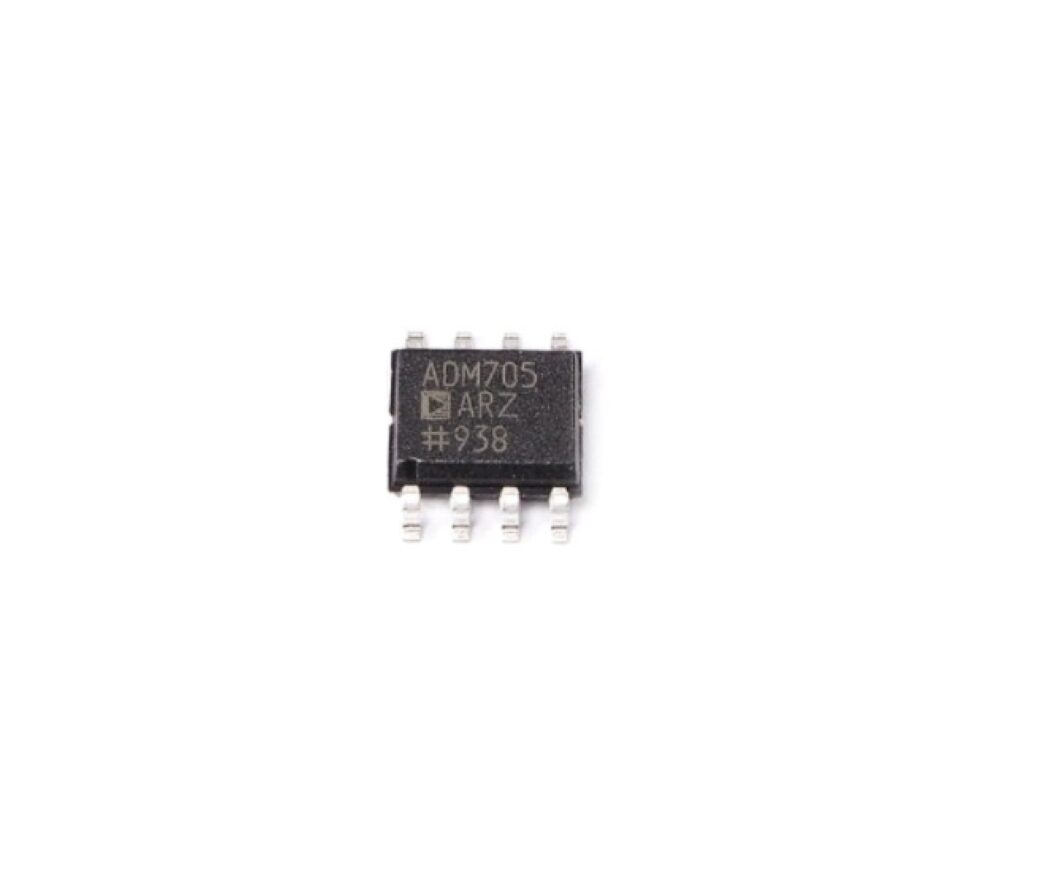

Circuit intégré « ADM705ARZ » Superviseur de tension SOIC-8

Description

• Fabricant : Analog Devices
• Référence : ADM705ARZ
• Type : Superviseur de tension / Reset Supervisor
• Fonctions principales :

1. Surveillance de tension d’alimentation (Vcc)
2. Génération d’un signal RESET fiable
3. Watchdog timer
4. Détection de batterie faible (Low Line) selon version

• Tension d’alimentation : 4,75 V à 5,5 V (version fixe 5 V)
• Seuil de reset : ≈ 4,63 V (typique) – reset lorsque Vcc < seuil
• Durée d’impulsion Reset : 140 ms (typique)
• Watchdog timeout : 1,6 s (typique)
• Courant de fonctionnement : ~50 µA
• Sortie RESET : active à l’état bas
• Type de sortie : Push-pull
• Broche WDI : entrée chien de garde (watchdog)
• Broche MR : reset manuel (active bas)
• Température de fonctionnement : –40 °C à +85 °C
• Boîtier : SOIC-8
• Applications : microcontrôleurs, systèmes embarqués, sécurité startup, alimentation 5 V
