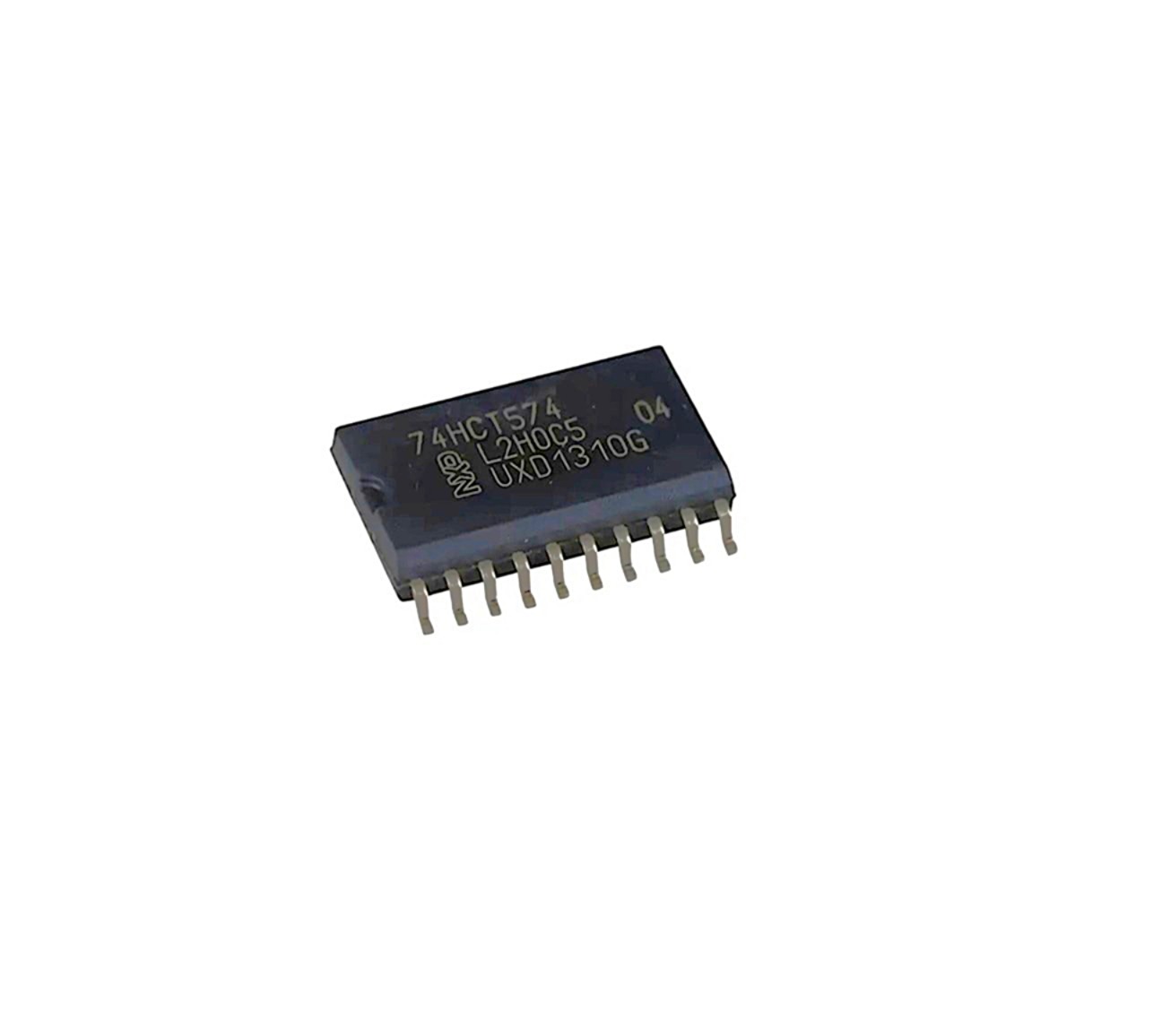

Circuit intégré « 74HCT574 » Registre D 8 bits (octal) TSSOP-20

Description

• Circuit logique registre D octal (8 bits) avec bascule sur front montant
• Sorties non inversées
• Sorties 3 états (tri-state) adaptées aux bus
• Technologie CMOS HCT compatible TTL
• Tension d’alimentation : 4.5 V à 5.5 V
• 8 entrées D0 à D7
• 8 sorties Q0 à Q7
• Entrée CLK (horloge) :
  • données transférées sur front montant
• Entrée OE (Output Enable) :
  • 0 → sorties actives
  • 1 → haute impédance
• Fonction registre (edge-triggered) (différent du 573 qui est un latch)
• Temps de propagation typique : 15 à 25 ns
• Courant de sortie : environ ±6 mA
• Faible consommation (technologie CMOS)
• Haute immunité au bruit
• Boîtiers SMD : TSSOP-20
• Protection ESD élevée
• Température de fonctionnement : -40 °C à +85 °C
• Utilisé pour :
  • mémorisation synchrone de données
  • interfaces bus
  • microprocesseurs / microcontrôleurs
