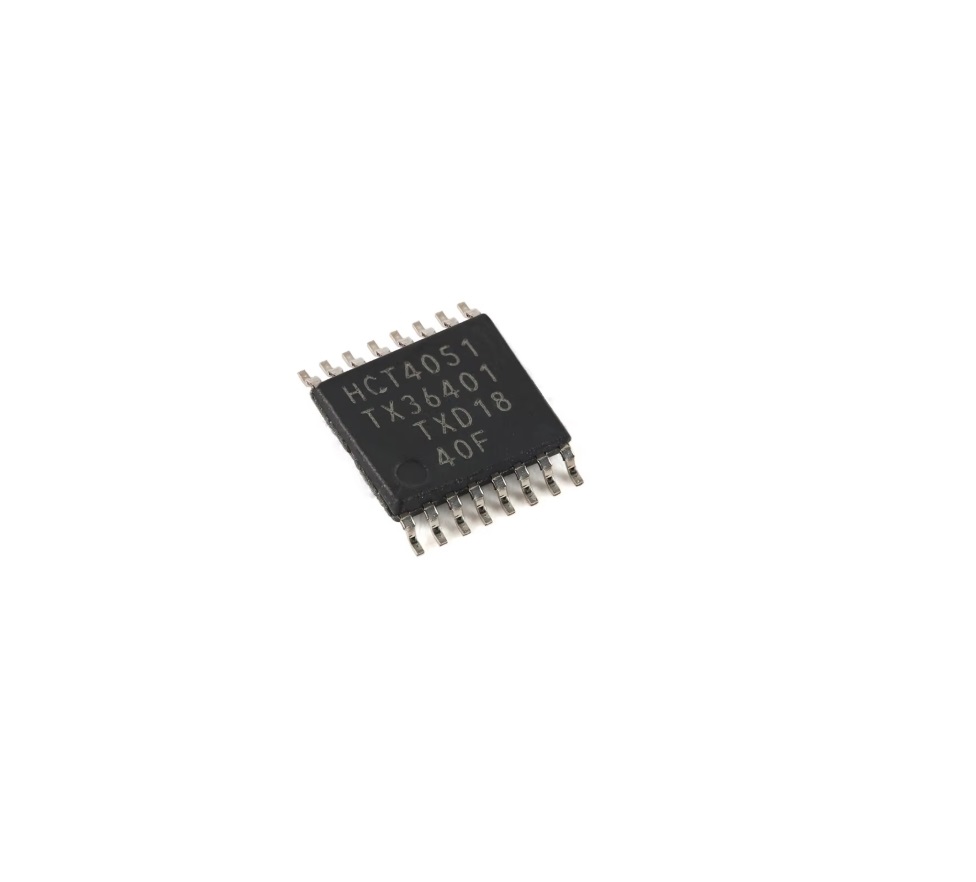

Circuit intégré « 74HCT4051 » Multiplexeur/démultiplexeur analogique 8 canaux TSSOP-16

Description

• Type : Multiplexeur/démultiplexeur analogique 8 canaux (1 de 8 voies ou 8 de 1 voie)
• Technologie : CMOS haute vitesse (HCT = High-Speed CMOS TTL compatible)
• Boîtier SMD : TSSOP-16
• Tension d’alimentation (Vcc) : 4,5 V à 5,5 V (compatible TTL)
• Tension de commande logique : Compatible TTL (niveau haut ≥ 2 V, niveau bas ≤ 0,8 V)
• Courant de sortie : ±20 mA
• Impédance d’entrée analogique : Très élevée
• Résistance à l’état passant (RON) : ~70 Ω à 125 Ω
• Tension d’entrée analogique : 0 V à Vcc
• Courant de fuite analogique : 1 µA à 25 °C
• Vitesse de commutation : tPLH / tPHL 40 ns typique à Vcc = 5 V
• Température de fonctionnement : –40 °C à +85 °C
• Applications typiques : Sélection de signaux analogiques, multiplexage audio/vidéo, capteurs analogiques, ADC/DAC.
