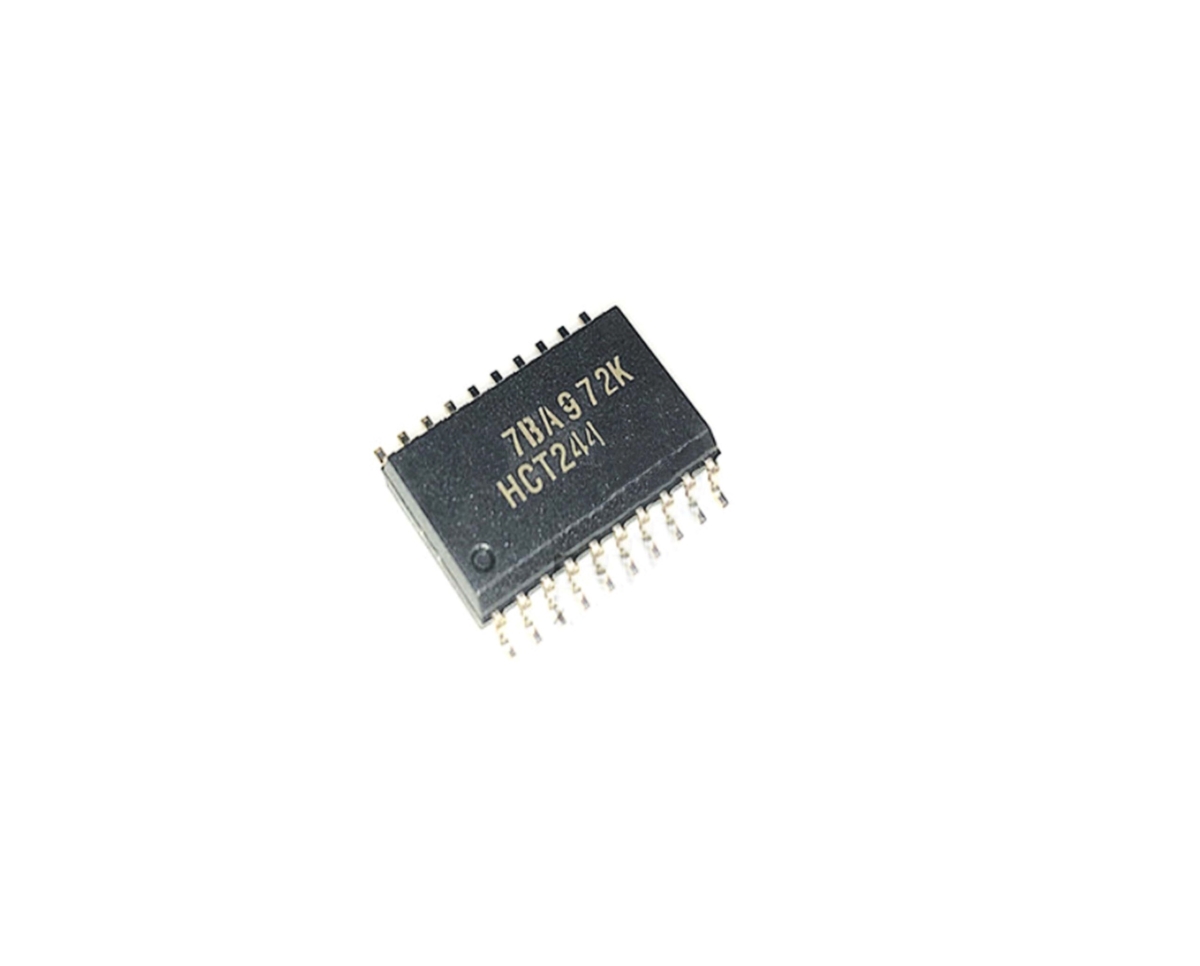

Circuit intégré « 74HCT244 » Buffer / Line Driver Octal SOP-20

Description

• Circuit logique de type buffer / line driver octal (8 buffers)
• Technologie HCT (High-Speed CMOS compatible TTL)
• Boîtier : SMD SOP-20
• Tension d’alimentation : 4.5 V à 5.5 V (typique 5 V)
• 8 entrées et 8 sorties non inversées
• Sorties à 3 états (tri-state)
• Deux groupes de 4 buffers indépendants
• Chaque groupe contrôlé par une broche OE (Output Enable) active à 0
• Compatible niveaux logiques TTL
• Courant de sortie : ±6 mA
• Temps de propagation :~8 ns à 5 V
• Faible consommation statique
• Bonne capacité de pilotage de lignes (bus, câbles)
• Protection interne ESD
• Température de fonctionnement : -40°C à +85°C
• Utilisations principales :

1. Isolation de circuits logiques
2. Amplification de signaux numériques
3. Pilotage de bus de données
4. Protection de microcontrôleurs
