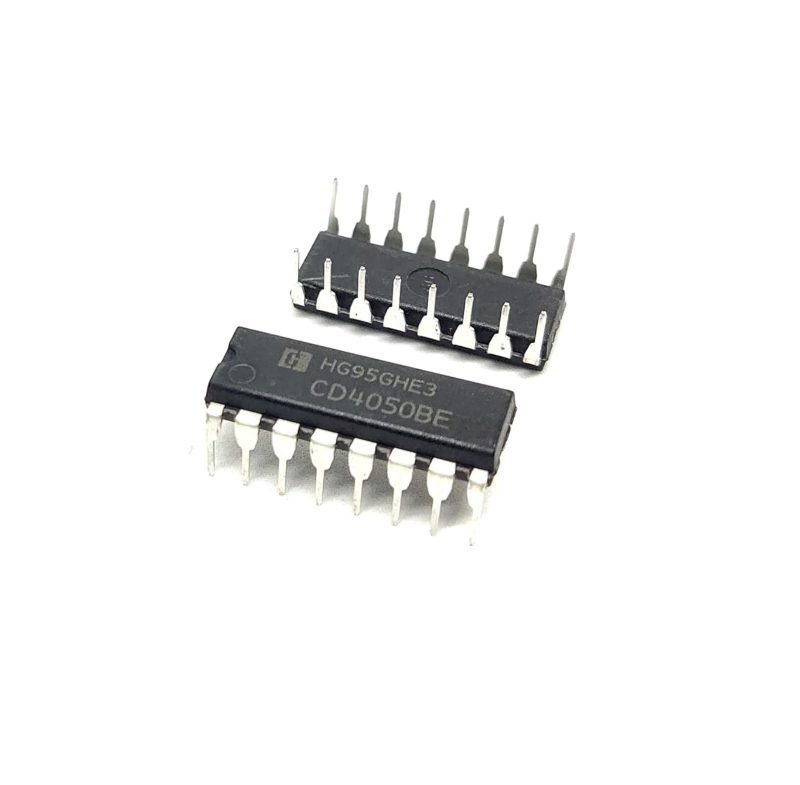

Circuit intégré « CD4050BE » 6 buffers non‑inverseurs DIP-16

Description

• Canaux : 6 buffers non‑inverseurs
• Boîtier : DIP‑16
• Tension d’alimentation VCC : 3 V à 18 V (jusqu’à 20 V tolérée)
• Température de fonctionnement : de −55 °C à +125 °C
• Courant de repos : typiquement ≤ 60 µA, max 40 nA à 20 V
• Délai de propagation : ~140 ns à 5 V, ~60 ns à 15 V
• Courant de sortie (sink/source) : typ. −5,2 mA en sortie haute, 25 mA en sortie basse
• Type de sortie : sortie push‑pull CMOS
• Conversion de niveaux logiques bidirectionnelle : Les entrées TTL/CMOS peuvent dépasser VCC sans endommager le circuit
• Buffer haute capacité : Idéal pour piloter des charges ou interfacer des signaux faibles vers des circuits TTL
• Large plage d’alimentation et robustesse grâce à la technologie CMOS : très faible consommation, tolérante aux interférences et température.
• Phase fidèle (non‑inverseur) : conserve la synchronisation du signal d’entrée
• Interface de niveaux logiques : par exemple, réduction de 12 V → 5 V ou 3,3 V → 5 V, voire conversion CMOS vers TTL
• Tampon/amplificateur de signal : pour piloter plusieurs entrées ou charges (LEDs, relais, moteurs).
• Protection de circuits sensibles : évite de charger directement les GPIO à faible courant (microcontrôleurs, CPLDs, etc.).
