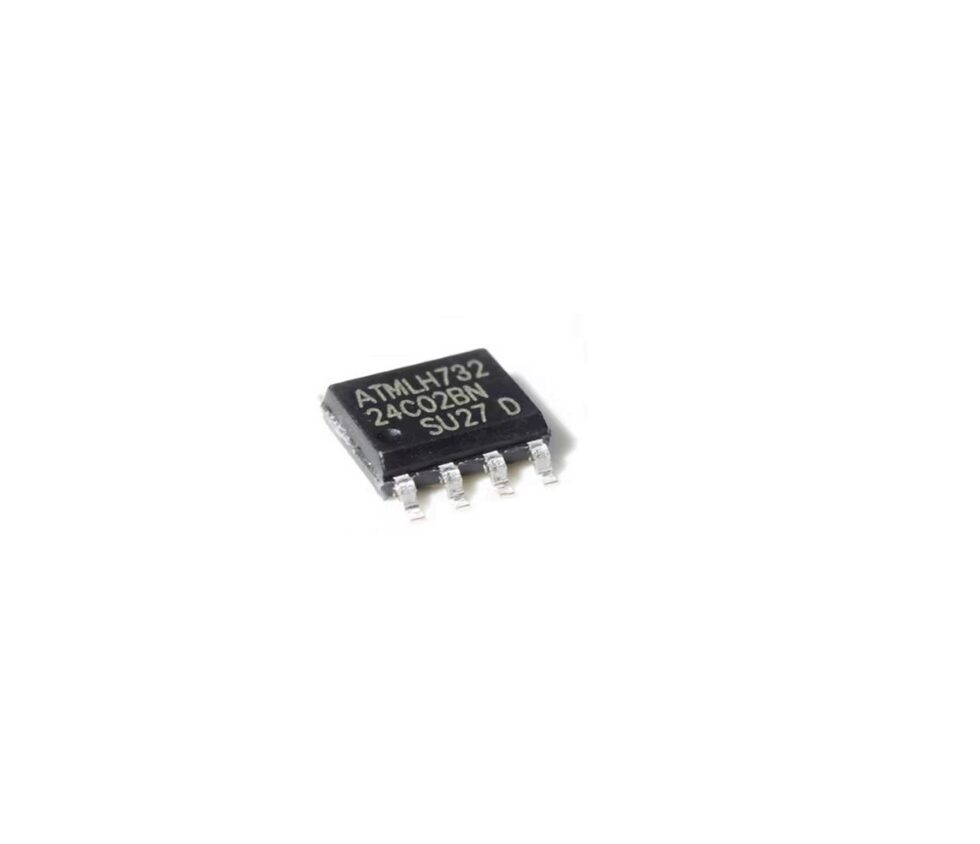

Circuit intégré « 24C02BN » EEPROM SOIC-8

Description

• Type : EEPROM série I²C (mémoire non volatile)
• Capacité : 2 Kbits → 256 octets
• Organisation mémoire : 256 × 8 bits
• Taille de page : 8 bytes (écriture par page)
• Interface : I²C (SDA = données, SCL = horloge)
• Vitesse I²C : Standard Mode : 100 kHz / Fast Mode : 400 kHz
• Tension d’alimentation (VCC) : 1,8 V → 5,5 V
• Courant en lecture : ~1 mA
• Courant en veille : quelques µA
• Temps d’écriture (write cycle) : ~5 ms par page
• Endurance écriture/effacement : 1 000 000 cycles
• Rétention des données : >40 ans
• Broches d’adressage : A0, A1, A2 → permet d’utiliser jusqu’à 8 EEPROM sur le même bus
• Pin WP (Write Protect) : protège l’écriture
• Boîtiers disponibles : SOIC-8
