Description

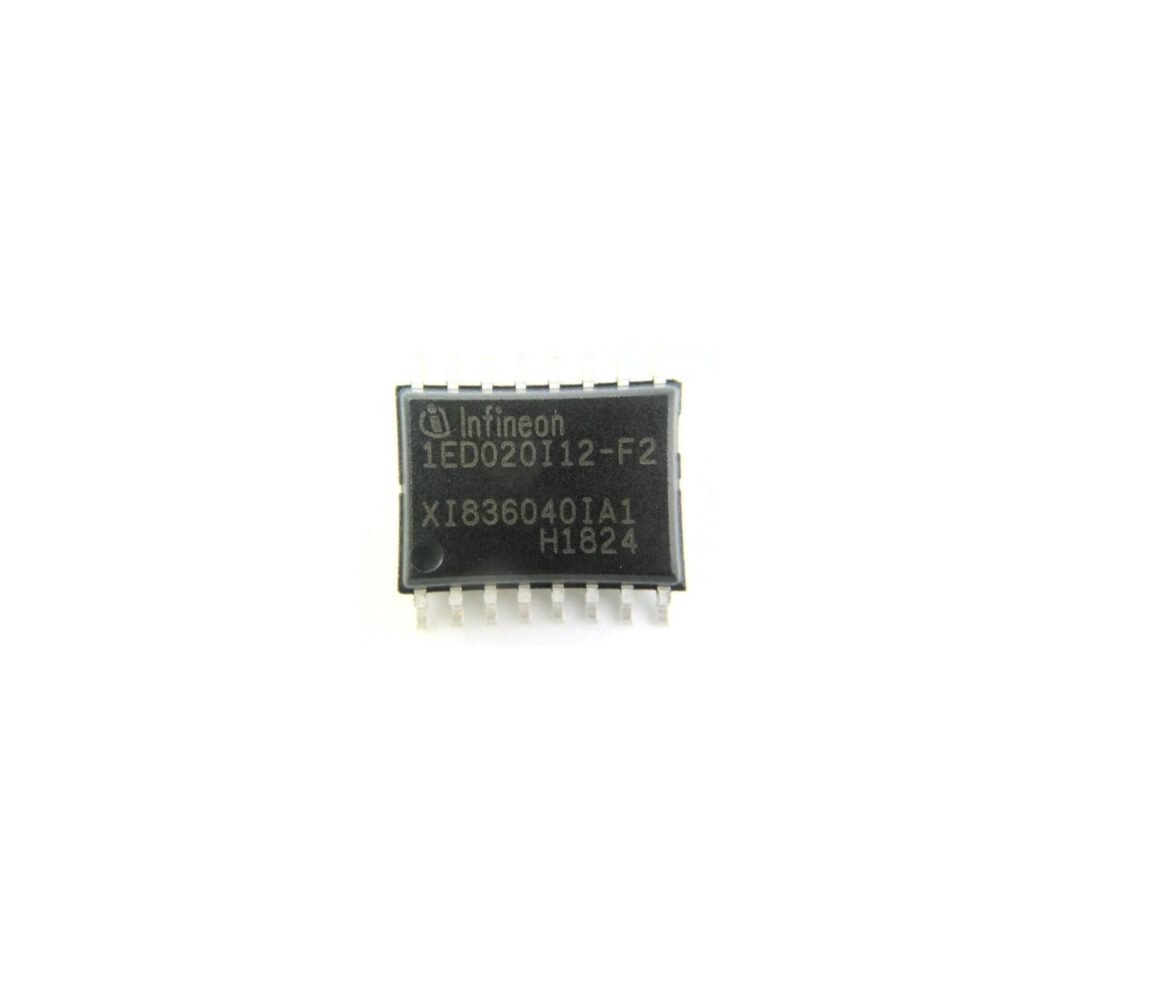

- Fabricant : Infineon
- Référence : 1ED020I12-F2
- Type : Driver de grille isolé (isolated gate driver)
- Nombre de canaux : 1 canal
- Boîtier : PG-DSO-16-15 (SOP-16 wide body)
Alimentations
- VCC1 (logique) : 4.5 V → 5.5 V
- VCC2 (côté puissance) : jusqu’à 20 V typique (28 V max absolu)
Performances de pilotage
- Courant de sortie : +2 A (source) / –2 A (sink)
- Conduction rail-to-rail : oui
- Délai de propagation ON : ~170 ns
- Délai de propagation OFF : ~165 ns
- CMTI (immunité transitoires) : ≥ 100 kV/µs
Protections intégrées
- Détection de désaturation (DESAT) : oui
- Active Miller Clamp : oui
- Active Shutdown : oui
- UVLO (sous-tension côté sortie) : typiquement 11–12 V
- Court-circuit / sur-courant : protégé via DESAT
Isolation
- Technologie : Coreless Transformer
- Isolation galvanique : oui
- Applications tension élevée : modules IGBT/MOSFET 600 V à 1200 V
Applications typiques
- Commande IGBT, MOSFET, SiC MOSFET
- Onduleurs, drivers moteurs, variateurs
- Convertisseurs DC-DC haute tension
- UPS, onduleurs solaires, entraînements industriels
